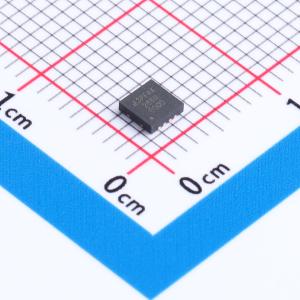

温馨提醒：图片仅供参考，商品以实物为准
TPA1286U-DF7R
高压、精密、零漂移仪表放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA1286U-DF7R
- 商品编号
- C22429574
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 单电源电压 | 4V~36V | |
| 输入失调电压(Vos) | 50uV | |
| 输入失调电压温漂(Vos TC) | 200nV/℃ | |
| 轨到轨 | 轨到轨输出 | |
| 压摆率(SR) | 5V/us | |
| 共模抑制比(CMRR) | 100dB |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 15nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 300pA | |
| 静态电流(Iq) | 3.8mA | |
| 输出电流 | 70mA | |
| 输入失调电流(Ios) | 300pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 内置电阻网络；ESD保护；零漂移/自动稳零 |
商品概述
TPA1286 是一款低成本、宽电源电压范围的仪表放大器，仅需一个外部电阻即可设置 1 至 1,000 之间的任意增益。该器件设计用于多种单电源电压工作。其宽输入范围和轨到轨输出允许信号充分利用电源轨。低电压失调、低失调漂移、低增益漂移、高增益精度和高共模抑制比，使其成为要求直流性能应用的理想选择。TPA1286 可在单电源 4V 至 36V 下工作，并在 -40°C 至 +125°C 的整个温度范围内提供突破性性能。它采用零漂移内核，在整个工作温度范围内，典型失调漂移为 0.2μV/°C。TPA1286 提供 SOP8、MSOP8 和 DFN3X3-8 封装。
商品特性
- 出色的直流规格：最大失调电压 ±50μV，最大失调电压漂移 0.2μV/°C，最大输入偏置电流 1.5nA
- 出色的交流规格：最小共模抑制比 80 dB（增益=1时），输入噪声密度 15nV/√Hz（增益=10时），0.1 Hz 至 10 Hz 输入噪声 1μV 峰峰值，-3dB 带宽 1.6 MHz
- 压摆率 5 V/μs
- 通过 1 个外部电阻设置增益（增益范围 1 至 1,000）
- 电源电压范围 ±2V 至 ±18V
- 电压输出轨到轨
- 工作温度范围 -45°C 至 +125°C
- 提供 SOP8、MSOP8 和 DFN3X3-8 封装
应用领域
- 称重传感器桥式放大器
- 医疗与心电图放大器
- 工业过程控制
- 精密数据采集系统
- 压力传感器
- 精密电流测量
