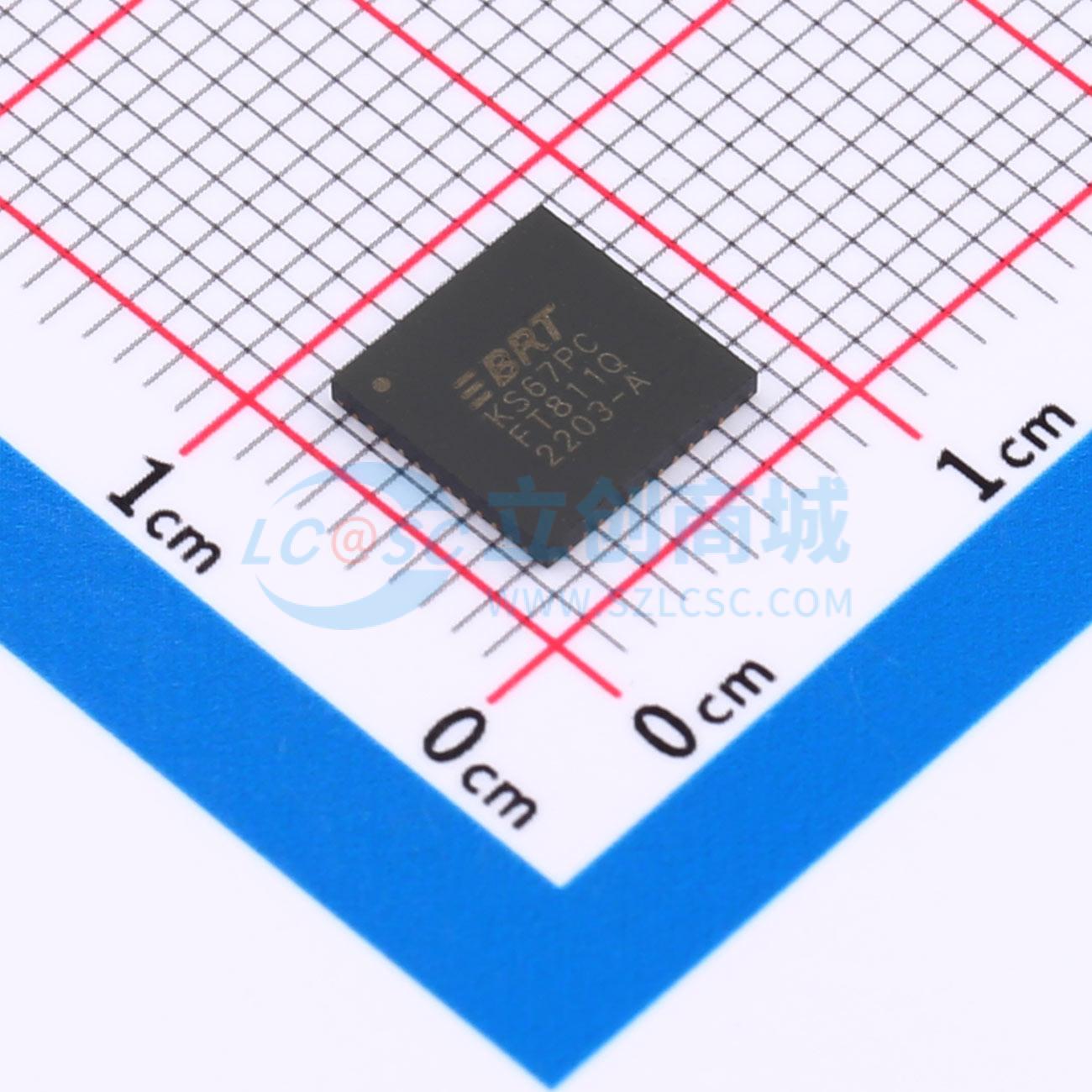

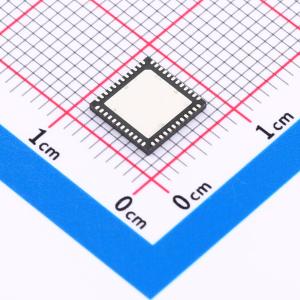

FT811Q-T

FT81x嵌入式视频引擎

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FT81x系列是一种易于编程的图形控制器，适用于嵌入式应用，生成高质量的人机界面(HMIs)。它包括高级嵌入式视频引擎(EVE)，支持高分辨率图形和视频回放，内置1MByte图形RAM，不需要帧缓冲RAM。
品牌名称: FTDI(飞特帝亚)
商品型号: FT811Q-T
商品编号: C22430046
商品封装: VQFN-48-EP(7x7)
包装方式: 托盘
商品毛重: 0.4克(g)

商品参数

商品概述

FT81x 是一系列易于使用的图形控制器，专为嵌入式应用而设计，用于生成高质量的人机界面（HMI）。FT81x 的功能包括图形控制、音频控制和触摸控制接口。

商品特性

先进的嵌入式视频引擎（EVE），具备高分辨率图形和视频播放功能
引脚排列与 FT800（FT810）和 FT801（FT811）向后兼容
支持多种小部件，简化设计实现
内置图形操作功能，让专业知识有限的用户也能创建高质量显示屏
支持 4 线电阻式触摸屏（FT810/FT812）
支持电容式触摸屏，最多可检测 5 点触摸（FT811/FT813）
硬件引擎可识别触摸标签并跟踪触摸移动，最多可为 255 个触摸标签提供通知
增强的草图处理能力
可编程中断控制器向主机 MCU 提供中断信号
内置 12MHz 晶体振荡器，搭配 PLL 可提供最高 60MHz 的可编程系统时钟
时钟切换命令，支持内部或外部时钟源。可使用外部 12MHz 晶体或时钟输入以提高精度
视频 RGB 并行输出；可配置为支持最高 60MHz 的 PCLK 以及 1 至 8 位的 R/G/B 输出
可编程时序，可调整 HSYNC 和 VSYNC 时序，能与众多显示屏接口适配
支持分辨率高达 SVGA（800×600）的 LCD 显示屏，以及数据使能（DE）模式或 VSYNC/HSYNC 模式的格式
支持横向和纵向显示方向
向 LCD 面板提供显示使能控制输出
集成 1MB 图形 RAM，无需帧缓冲 RAM
支持播放运动 JPEG 编码的 AVI 视频
单声道音频通道输出，具备 PWM 输出
内置声音合成器
支持以 8kHz 至 48kHz 的采样频率播放单声道 8 位线性 PCM、4 位 ADPCM 和 μ 律编码格式的音频波形
内置数字滤波器，降低了外部滤波的系统设计复杂度
PWM 输出用于显示屏背光灯调光控制
先进的面向对象架构允许使用低成本 MPU/MCU 作为系统主机，通过 SPI 接口连接
支持单、双或四路模式的 SPI 数据线；SPI 时钟最高可达 30MHz
电源模式控制可使芯片进入掉电、睡眠和待机状态
支持 1.8V 至 3.3V 的 I/O 电压
内部稳压器为数字内核提供 1.2V 电压
内置上电复位电路
扩展工作温度范围为 -40℃ 至 85℃
采用紧凑的无铅 VQFN - 48 和 VQFN56 封装，符合 RoHS 标准

应用领域

销售点终端机
多功能打印机
仪器仪表
家庭安全系统
图形触摸板 - 遥控器、拨号盘
电话/视频会议系统
电话和交换机
血压显示屏
心脏监护仪
血糖水平显示屏
酒精测试仪
气相色谱仪
功率计
家用电器设备
机顶盒
恒温器
洒水系统显示屏
自动售货机控制面板
电梯控制系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	视频接口芯片
	类型	图形控制器；解码器
	数据接口	SPI；I2C

	属性	参数值
	工作电压	1.8V~3.3V
	工作温度	-40℃~+85℃
