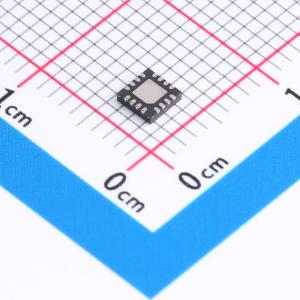

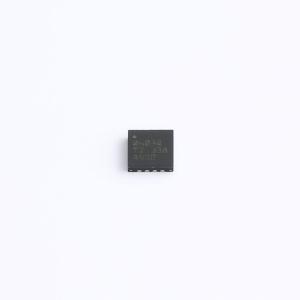

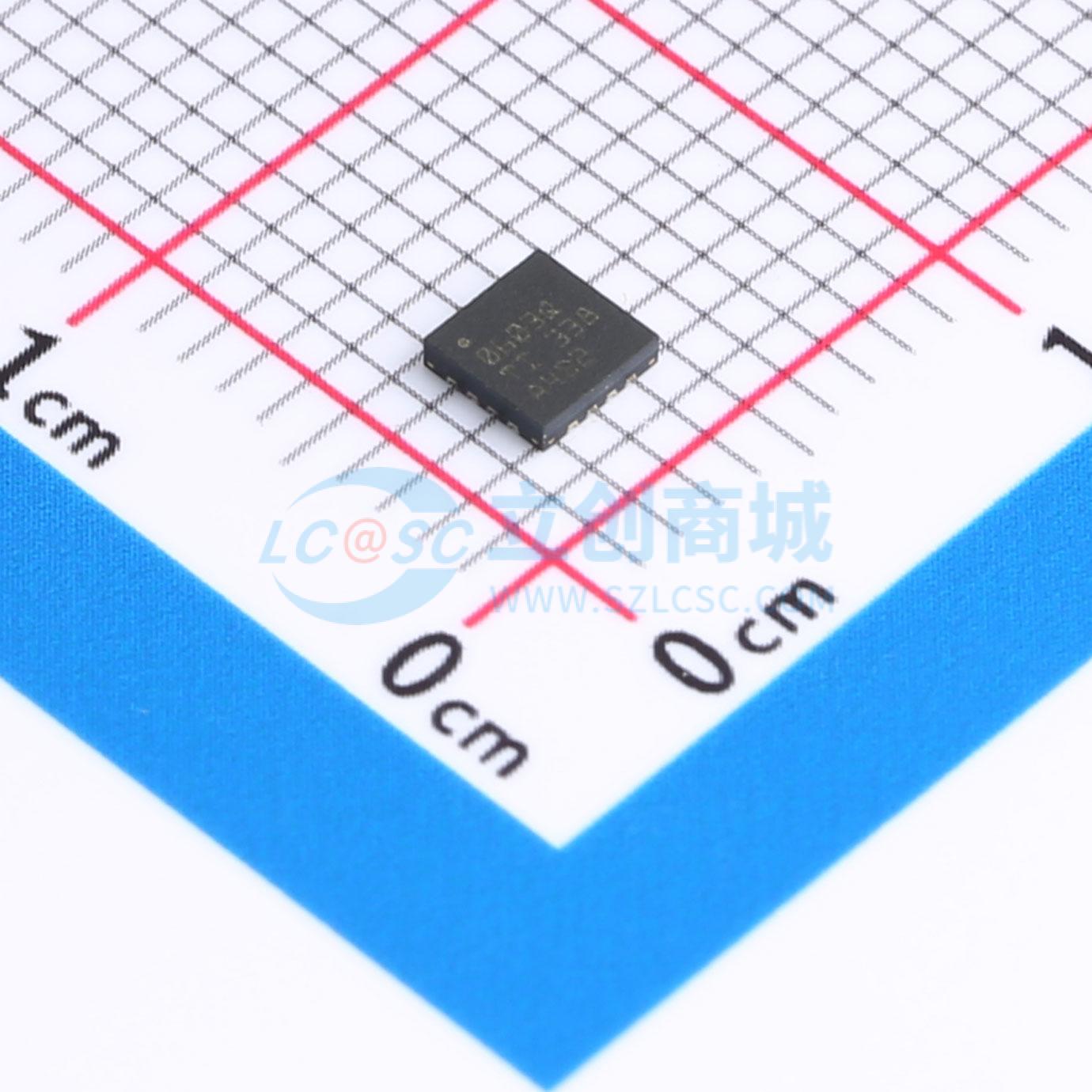

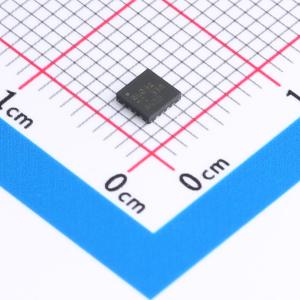

温馨提醒：图片仅供参考，商品以实物为准

TPS38900603NRTERQ1

多通道过压和欠压I²C可编程电压监控器和监测器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS389006/08-Q1 器件是一款符合 ASIL-D 标准的六/八通道窗口监控器 IC，具有两个遥感引脚（六通道版本），采用 16 引脚 3mm x 3mm QFN 封装。TPS389R06-Q1 器件是具有 2 个遥感引脚和 1 个复位输出的六通道窗口监控器 IC。这款高精度多通道电压监控器非常适合采用低电压电源轨的系统，具有非常小的电源容差裕度。
品牌名称: TI(德州仪器)
商品型号: TPS38900603NRTERQ1
商品编号: C22414503
商品封装: WQFN-16(3x3)
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

TPS389006/08-Q1 器件是一款符合 ASIL-D 标准的六/八通道窗口监控器 IC，具有两个遥感引脚（六通道版本），采用 16 引脚 3mm x 3mm QFN 封装。TPS389R06-Q1 器件是具有 2 个遥感引脚和 1 个复位输出的六通道窗口监控器 IC。这款高精度多通道电压监控器非常适合采用低电压电源轨的系统，具有非常小的电源容差裕度。遥感引脚通过考虑 PCB 布线上的压降，在大电流内核电压轨上实现高精度电压测量。I2C 功能可方便用户灵活选择阈值、复位延迟、毛刺干扰滤波器以及引脚功能。内部毛刺抑制功能和噪声滤波器消除了对外部 RC元件的需求，从而减少由电源瞬变引起的错误复位。此外，该器件不需要使用任何外部电阻器来设置过压和欠压复位阈值，因此进一步优化了整体精度、成本、尺寸并提高了安全系统的可靠性。该器件可在导通或关断期间提供 CRC 错误校验、序列记录功能，并具有内置 ADC 来提供电压读数，进而提供冗余错误校验功能。此外，该器件还提供同步功能在器件上电时标记电源轨，可与 TI 的电源序列发生器 TPS38700 搭配使用，除了电压监控外，还可以实现正确的加电序列，从而符合 SIL-3 级标准。

商品特性

符合 ASIL-D 功能安全标准
适用于功能安全应用的开发
可帮助进行 ISO 26262 系统设计的文档
系统可满足 ASIL D 级要求
硬件可满足 ASIL D 要求
具有符合 AEC-Q100 标准的特性
器件温度等级 1:-40℃ 至 +125℃
可监控先进的SOC
±6mV 阈值精度（–40℃ 至 +125℃）
输入电压范围:2.5V 至 5.5V
欠压锁定 (UVLO):2.48V
低待机静态电流:200μA
6 通道，具有 2 个遥感引脚 (TPS389006-Q1)
6 通道，具有 2 个遥感和复位输出 (TPS389R06-Q1)
8 通道 (TPS389008-Q1)
固定窗口阈值电平
5mV 阶跃（0.2V 至 1.475V）
20mV 阶跃（0.8V 至 5.5V）
微型解决方案，可实现最低元件成本
3mm x 3mm QFN 封装
通过 I2C 可调的毛刺抑制
用户可通过 I2C 调节电压阈值电平
专为安全应用设计
低电平有效开漏 NIRQ 输出
低电平有效开漏 NRST 输出 (TPS389R0-Q1)
内置 8 位 ADC，可提供实时电压读数
循环冗余校验 (CRC)
数据包错误检查 (PEC)
时序和故障记录
用于电源轨标记的同步功能
可连接多通道序列发生器以实现时序控制功能

应用领域

高级驾驶辅助系统 (ADAS)
传感器融合

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	2.5V~5.5V

	属性	参数值
	复位有效电平	低电平有效
	受监控电压数	6
	工作温度	-40℃~+125℃
	静态电流(Iq)	200uA
