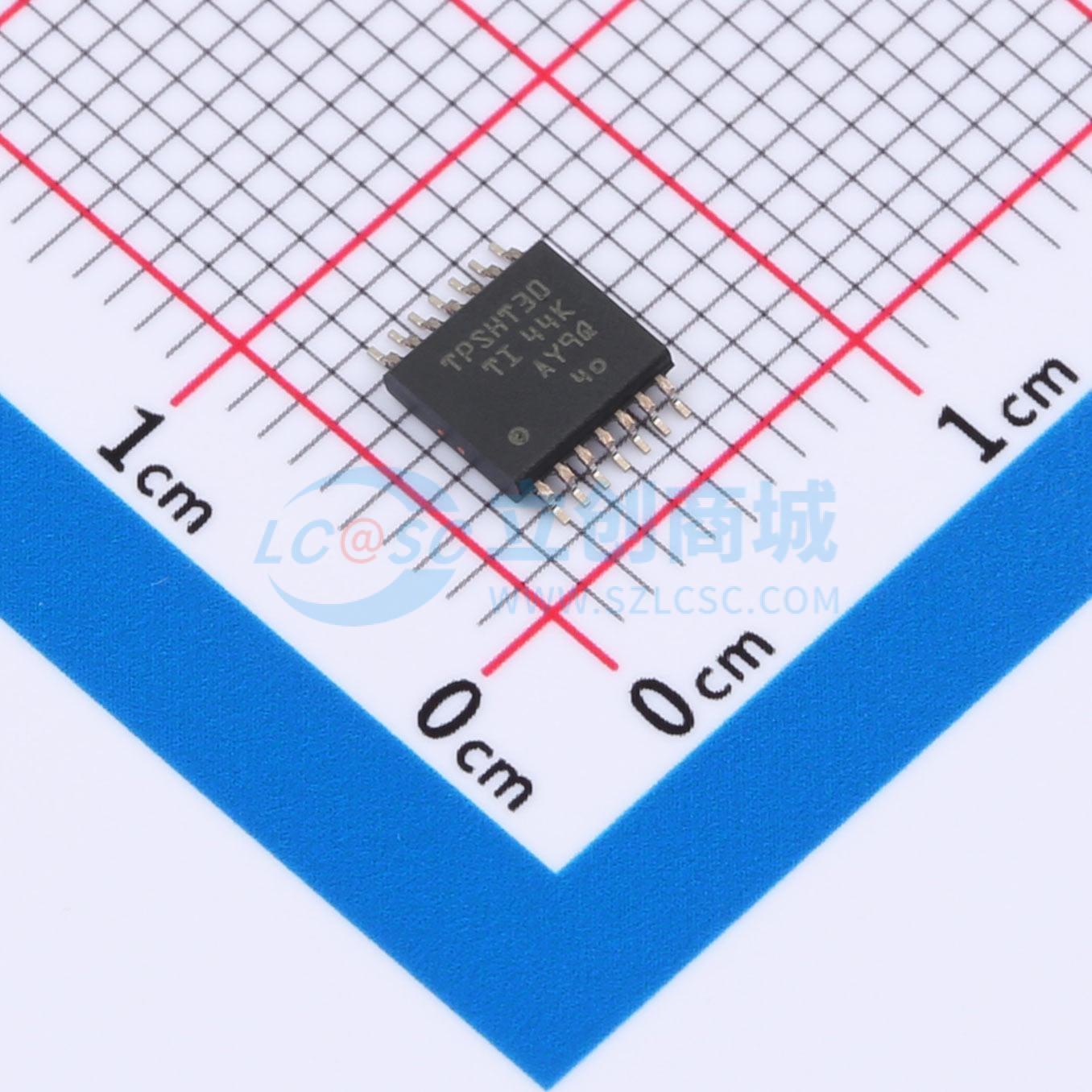

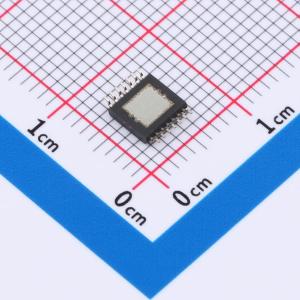

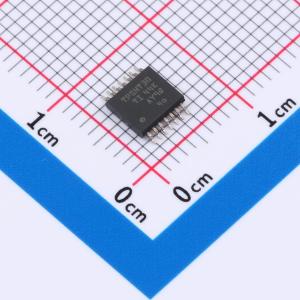

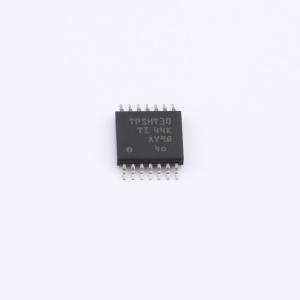

TPS1HTC30AQPWPRQ1

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPS1HTC30AQPWPRQ1
商品编号: C22414694
商品封装: HTSSOP-14-EP
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

	属性	参数值
	下降时间(tf)	-
	传播延迟 tpLH	-
	传播延迟 tpHL	-
	特性	欠压保护(UVP)；过流保护(OCP)；短路保护(SCP)；过热保护(OTP)；过压保护(OVP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	-
	输入低电平(VIL)	-
	静态电流(Iq)	-

商品概述

TPS1HTC30-Q1是一款单通道智能高端开关，集成了NMOS功率FET和电荷泵，旨在满足24V汽车电池系统的要求。低导通电阻（30mΩ）可最大程度减少器件功耗，能够驱动高达6A直流的各种输出负载电流，60V直流工作范围提高了系统的稳健性。

该器件集成了热关断、输出钳位和电流限制等保护功能。这些功能在短路等故障事件期间提高了系统的稳健性。TPS1HTC30-Q1实现了可调电流限制电路，通过减少驱动大电容负载时的浪涌电流并最大程度减少过载电流，提高了系统的可靠性。该器件还提供精确的负载电流检测功能，可改善负载诊断，如过载和开路负载检测，从而实现更好的预测性维护。

TPS1HTC30-Q1采用小型14引脚、4.40mm×5.0mm HTSSOP带引脚封装，引脚间距为0.65mm，可最大程度减少PCB占用空间。

商品特性

适用于24V汽车系统的单通道智能高端功率开关，具备全面诊断功能
宽工作电压范围：6V至60V；过压保护：66V
低导通电阻：典型值30mΩ，最大值55mΩ
低待机电流：<0.5µA
低静态电流（Iq）：<2mA
通过可调电流限制提高系统级可靠性
电流限制：2A – 16A
精确的电流检测：1A时精度为±4%
保护功能：过载和短路保护；集成电感放电钳位；欠压锁定（UVLO）保护；接地丢失、电源丢失保护；通过外部组件实现反接电池保护
诊断功能：开和关状态下的输出开路负载和短路到电池检测；过载和短路到地检测；绝对和相对热关断检测
具备功能安全能力：提供相关文档以辅助功能安全系统设计
工作结温：–40°C至125°C
输入控制：与1.8V、3.3V和5V逻辑兼容
集成故障检测电压缩放功能，用于ADC保护
通过AEC-Q100汽车应用认证
温度等级1：环境温度（TA）为–40°C至+125°C
采用14引脚热增强型TSSOP封装

应用领域

一般电阻性、电感性和电容性负载

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	高边
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	-
	拉电流(IOH)	-
	工作电压	6V~60V
	上升时间(tr)	-
