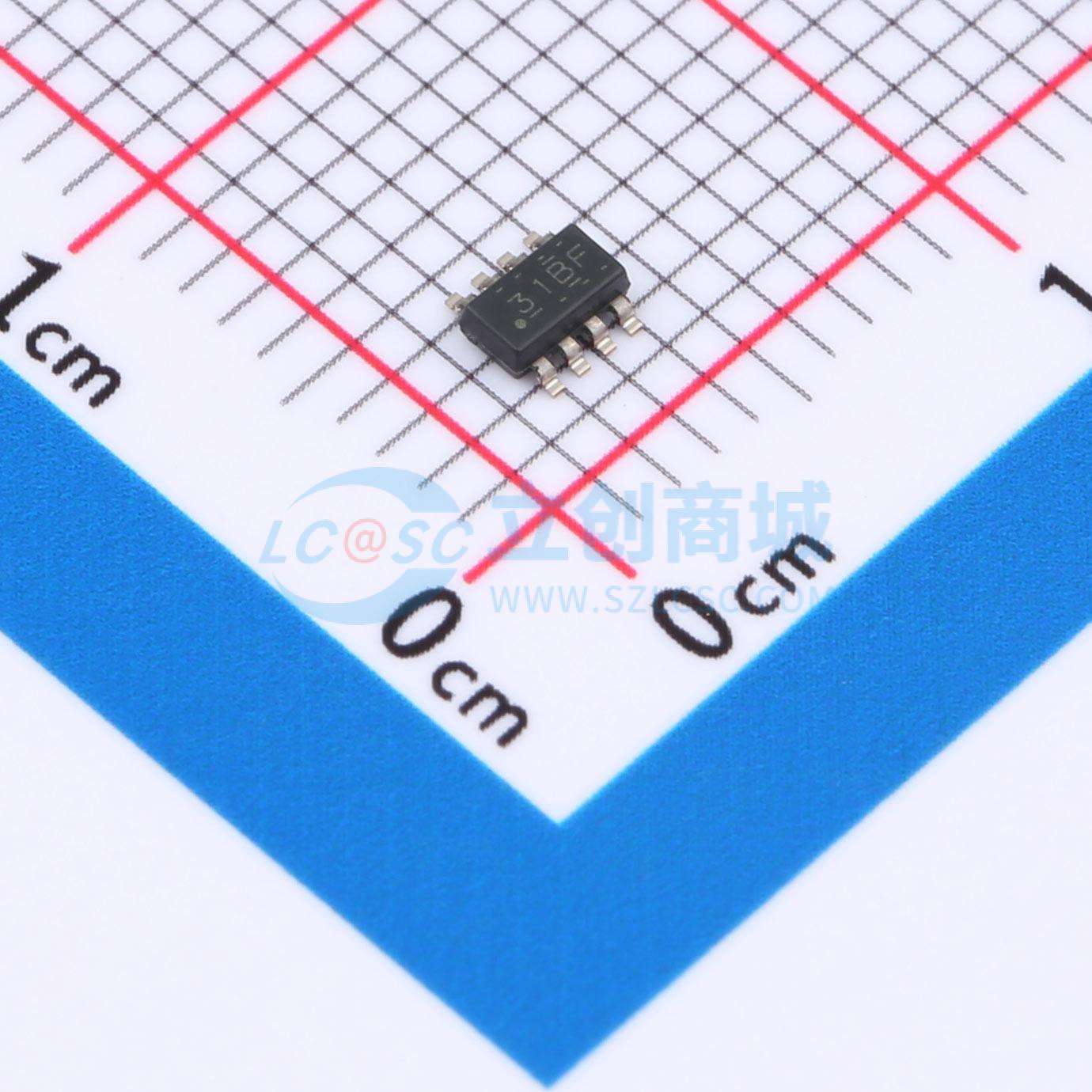

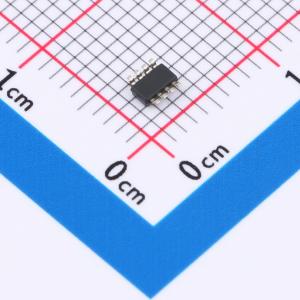

INA236BIDDFR

具备 I2C 接口的 48V、16 位超精密电流、电压和功率监测器

描述: INA236器件是一款16位数字电流监测器，具备兼容I2C/SMBus的接口，可适配多种数字总线电压，如1.2 V、1.8 V、3.3 V和5.0 V。该器件可监测外部检测电阻两端的电压，并报告电流、总线电压和功率值。INA236具备可编程的ADC转换时间和平均值计算功能。该器件还拥有可编程校准值和内部乘法器，可直接读取以安培为单位的电流值和以瓦特为单位的功率值。该器件可监测IN–引脚上的总线电压，并能在过流、欠流、过压和欠压情况下发出警报。在电流测量模式下，高输入阻抗允许使用更大的电流检测电阻，以测量小值系统电流。INA236可在共模总线电压下检测电流，该电压范围为 -0.3 V至48 V，且与电源电压无关。该器件采用1.7 V至5.5 V单电源供电，正常工作时典型电源电流为300 μA。该器件可进入低功耗待机模式，此时典型工作电流为2.2 μA。
品牌名称: TI(德州仪器)
商品型号: INA236BIDDFR
商品编号: C22415777
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.24克(g)

商品参数

商品概述

INA236器件是一款16位数字电流监测器，具备兼容I2C/SMBus的接口，可适配多种数字总线电压，如1.2 V、1.8 V、3.3 V和5.0 V。该器件可监测外部检测电阻两端的电压，并报告电流、总线电压和功率值。

INA236具备可编程的ADC转换时间和平均值计算功能。该器件还拥有可编程校准值和内部乘法器，可直接读取以安培为单位的电流值和以瓦特为单位的功率值。该器件可监测IN–引脚上的总线电压，并能在过流、欠流、过压和欠压情况下发出警报。在电流测量模式下，高输入阻抗允许使用更大的电流检测电阻，以测量小值系统电流。

INA236可在共模总线电压下检测电流，该电压范围为 -0.3 V至48 V，且与电源电压无关。该器件采用1.7 V至5.5 V单电源供电，正常工作时典型电源电流为300 μA。该器件可进入低功耗待机模式，此时典型工作电流为2.2 μA。

商品特性

高端或低端电流检测
采用1.7 V至5.5 V电源供电
报告电流、电压和功率
可编程满量程范围：20mV / 80mV
输入共模范围：-0.3 V至48 V
电流监测精度：16位ADC分辨率，0.1%增益误差（最大值）
-5 μV失调（最大值）
低输入偏置电流：10 nA（最大值）
可配置的平均值计算选项
通用呼叫寻址允许器件间的转换同步
过流和欠流事件的警报限值
兼容1.2 V的I²C、SMBus接口
两种器件地址选项，4引脚可选地址
DSBGA-8封装（0.745 mmx1.508 mm）
SOT23-8封装
工作温度：-40℃至+125℃

应用领域

手机
智能音箱
可穿戴设备
电池充电器
电源管理
电池单元监测器和平衡器
机架式服务器

	属性	参数值
	商品目录	电流感应放大器
	共模电压	-300mV~48V
	输入偏置电流(Ib)	100pA
	输入失调电压(Vos)	1uV
	工作温度	-40℃~+125℃

	属性	参数值
	差分电压	±26V
	单电源	1.7V~5.5V
	静态电流(Iq)	300uA
	输入失调电压温漂(Vos TC)	25nV/℃
	共模抑制比(CMRR)	150dB
