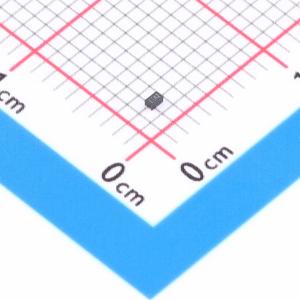

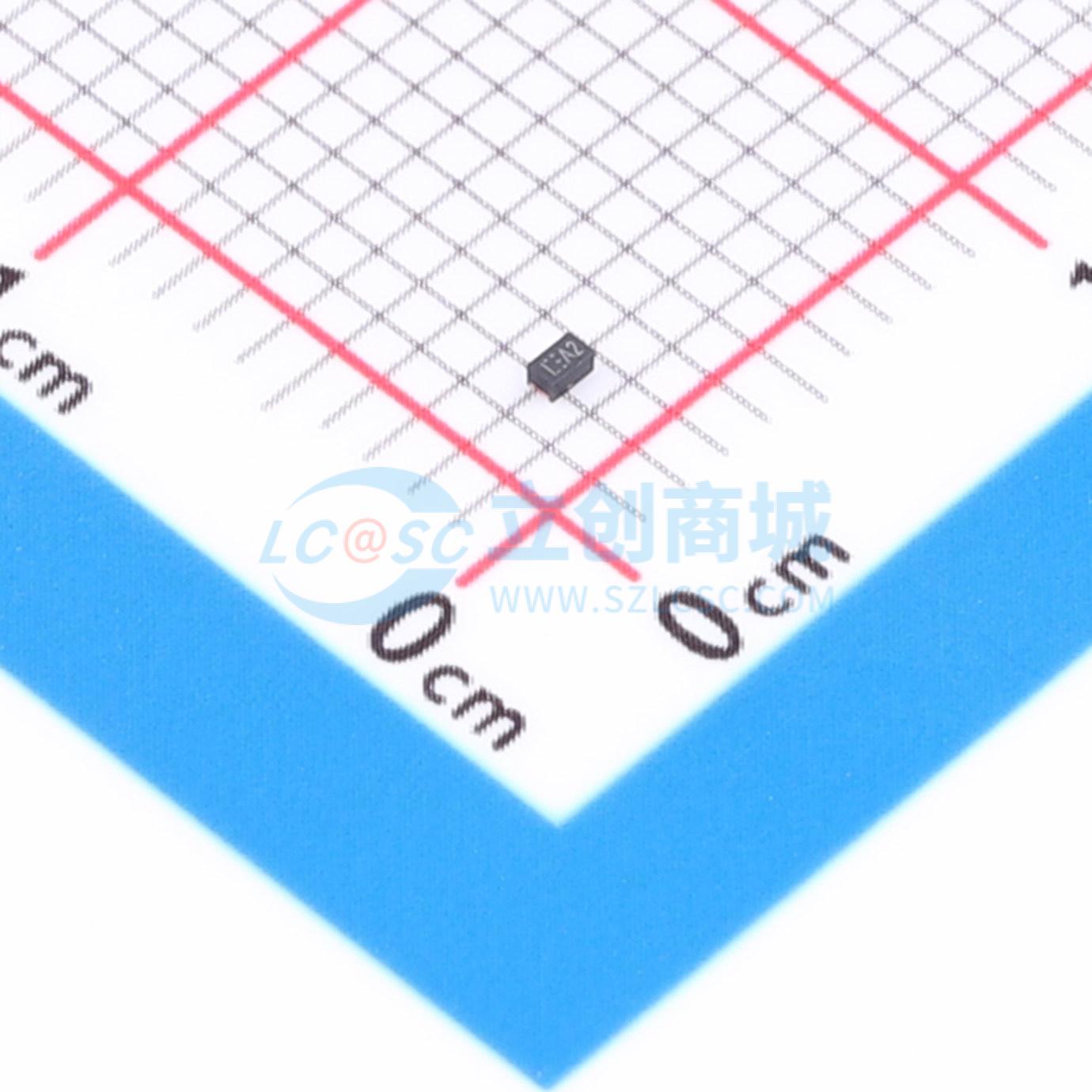

温馨提醒：图片仅供参考，商品以实物为准

RCLAMP01811PW.C

双向 1.8V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 是一款低电容ESD保护器件，专为保护高速差分线路而设计。它具有快速响应时间、低工作和钳位电压以及无器件老化等特性，适用于板级保护。其ESD保护特性包括典型动态电阻低至0.15欧姆、峰值ESD钳位电压低，以及符合IEC 61000-4-2标准的高ESD耐受电压（±30kV接触）。此外，它还具有8A的高EOS峰值脉冲电流额定值（tp = 8 / 20μs）。最大电容限制为1.2pF，在2.5GHz和5GHz下插入损耗低。采用2引脚DFN 1.0×0.6×0.55mm 2引脚封装，小封装使设计人员能够在空间受限的应用中灵活保护单线。
品牌名称: SEMTECH
商品型号: RCLAMP01811PW.C
商品编号: C22408243
商品封装: DFN-2(0.6x1)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

RClamp01811PW是一款低电容FemtoClamp静电放电（ESD）保护器件，专为保护高速差分线路而设计。它具备出色的电路板级保护特性，包括响应时间快、工作电压和钳位电压低，且不会出现器件性能退化的问题。 RClamp01811PW的ESD保护特性包括典型动态电阻低至0.15欧姆、ESD钳位峰值电压低，以及符合IEC 61000 - 4 - 2标准的高ESD耐受电压（±30kV接触放电）。此外，它还具有8A的高电气过应力（EOS）脉冲峰值电流额定值（脉冲宽度tp = 8 / 20μs）。RClamp01811PW的最大电容限制在1.2pF，在2.5GHz和5GHz频率下插入损耗低。 RClamp01811PW采用2引脚DFN 1.0 × 0.6 × 0.55mm 2引脚封装。这种小封装使设计人员能够灵活地在空间受限的应用中保护单条线路。

商品特性

ESD耐受电压：符合IEC 61000 - 4 - 2标准，±30kV（接触放电），±30kV（空气放电）
低电容：最大1.2pF
保护单条线路
工作电压：1.8V
低反向漏电流：在VR = 1.8V时，最大100nA
固态硅雪崩技术

应用领域

-手机及配件-笔记本电脑和手持设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	1.8V
	钳位电压	5.8V
	击穿电压	2.6V

	属性	参数值
	反向电流(Ir)	100nA
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	1.2pF
