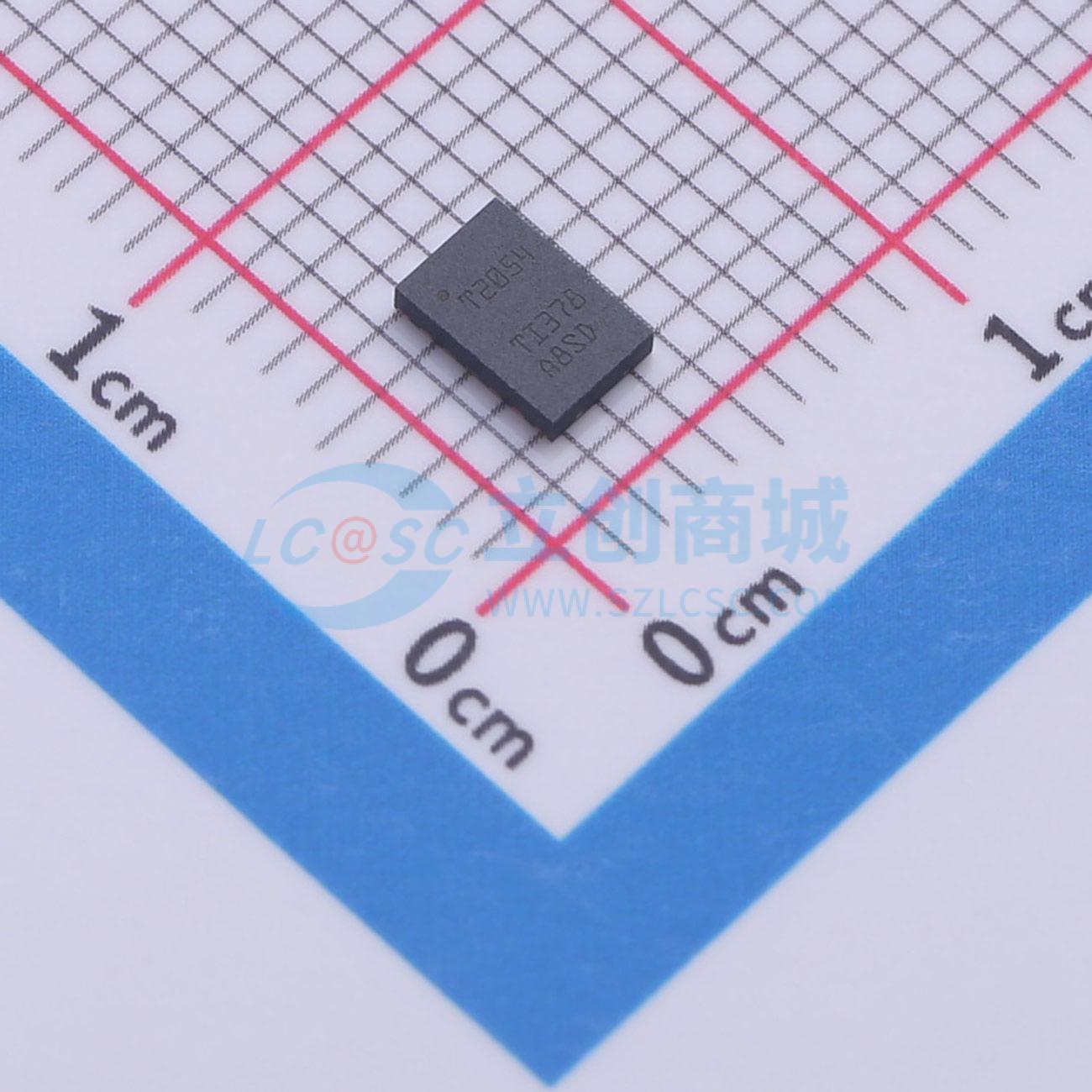

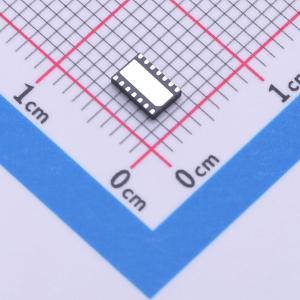

温馨提醒：图片仅供参考，商品以实物为准

TPS922054DMTR

具备电感式快速调光功能的降压型LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS92205x系列是一款2A/4A非同步降压LED驱动器，输入电压范围为4.5V至65V。通过集成低端NMOS开关，该器件能够以高功率密度和高效率驱动LED以及为电池充电。该系列还支持共阳极连接和单层PCB设计。开关频率可在100kHz至2.2MHz之间配置，并可选配扩频功能，以实现更好的EMI性能。TPS92205x系列支持四种调光选项，包括模拟调光、PWM调光、混合调光和灵活调光。每种调光方法都可以通过PWM和ADIM输入引脚，利用简单的高低信号进行配置。该系列采用自适应关断时间电流模式控制以及智能精确采样，以实现电感快速调光（IFD）并达到高调光精度。TPS92205x系列还提供多种系统保护功能，包括LED开路和短路保护、检测电阻开路和短路保护、可配置热折返和热关断保护。一旦检测到任何故障情况，故障输出端就会发出确认信号。
品牌名称: TI(德州仪器)
商品型号: TPS922054DMTR
商品编号: C22397518
商品封装: VSON-14(3x4.5)
包装方式: 编带
商品毛重: 0.19625克(g)

商品参数

商品概述

TPS92205x系列是一款2A/4A非同步降压LED驱动器，输入电压范围为4.5V至65V。通过集成低端NMOS开关，该器件能够以高功率密度和高效率驱动LED以及为电池充电。该系列还支持共阳极连接和单层PCB设计。开关频率可在100kHz至2.2MHz之间配置，并可选配扩频功能，以实现更好的EMI性能。 TPS92205x系列支持四种调光选项，包括模拟调光、PWM调光、混合调光和灵活调光。每种调光方法都可以通过PWM和ADIM输入引脚，利用简单的高低信号进行配置。该系列采用自适应关断时间电流模式控制以及智能精确采样，以实现电感快速调光（IFD）并达到高调光精度。 TPS92205x系列还提供多种系统保护功能，包括LED开路和短路保护、检测电阻开路和短路保护、可配置热折返和热关断保护。一旦检测到任何故障情况，故障输出端就会发出确认信号。

商品特性

4.5V至65V宽输入电压范围
LED共阳极连接
集成150mΩ MOSFET，典型电流限制为3A/6A
可选开关频率：100kHz至2.2MHz
TPS922053和TPS922055具备扩频功能
先进的调光选项：模拟调光（256:1）、快速PWM调光（150ns脉冲宽度）、混合和灵活调光（20kHz PWM时为2000:1，4kHz PWM时为10000:1，120Hz PWM时为1000000:1）
恒流/恒压充电模式
全面的保护功能：LED开路和短路保护、开关FET开路和短路保护、外部元件故障保护、逐周期电流限制、热关断、故障输出（开漏）
可配置热折返曲线
提供VSON、WSON和SOT23封装选项

应用领域

持续照明：
- 室内、室外、专业照明
- 医疗、手术照明
- 投影仪、激光电视、打印机、网络摄像机
即时照明：机器视觉、相机闪光灯、火灾报警、频闪灯
恒流和恒压源：
- LCD背光、电池充电、热电制冷器（TEC）控制

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~65V
	通道数	1
	输出电流	4A

	属性	参数值
	调光	PWM；模拟
	特性	过温保护(OTP)；过压保护(OVP)；短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
