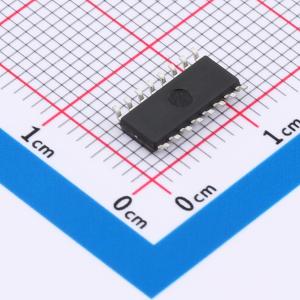

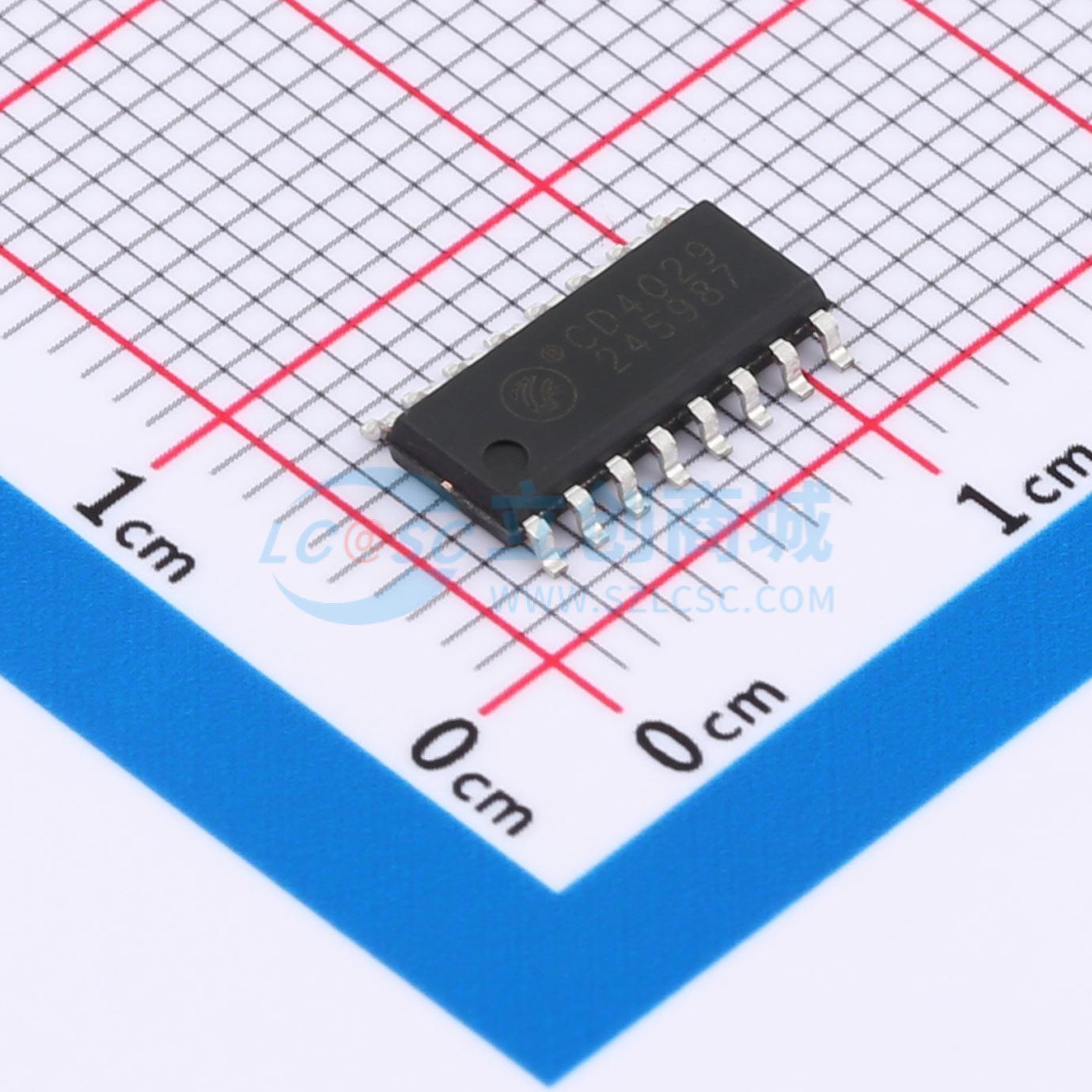

CD4029NS16ARDQ
CMOS 可预设置的加/减计数器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 逻辑类型: 二进制计数器;十进制计数器 方向: 向上计数器;向下计数器 工作电压: 3V~18V
- 品牌名称
- GR(国睿)
- 商品型号
- CD4029NS16ARDQ
- 商品编号
- C22397526
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.319416克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | - | |
| 计时方向 | - | |
| 工作电压 | - | |
| 元件数 | - | |
| 触发沿 | - |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | - | |
| 计时方式 | - | |
| 计数速率 | - | |
| 工作温度 | - | |
| 功能特性 | 异步并行加载；级联计数器；同步计数；多模式计数 |
商品概述
CD4029是一款四进制二进制或BCD十进制可预置增减计数器，在两种计数模式下均提供超前进位功能。输入包括单个时钟、进位输入（时钟使能）、二进制/十进制选择、增减计数选择、预置使能以及四个独立的置位信号。输出提供Q1、Q2、Q3、Q4以及一个进位输出信号。当预置使能信号为高电平时，允许通过置位输入上的信息异步于时钟将计数器预置到任何状态。当预置使能信号为高电平时，每个置位线路上的低电平会将计数器复位到零计数。当进位输入和预置使能信号均为低电平时，计数器在时钟的上升沿前进一个计数。当进位输入或预置使能信号为高电平时，计数前进被禁止。进位输出信号通常为高电平，当计数器在递增模式下达到最大计数值或在递减模式下达到最小计数值时（前提是进位输入信号为低电平），进位输出变为低电平。因此，低电平状态的进位输入可被视为时钟使能。不使用时，进位输入端必须连接到VSS。当二进制/十进制输入为高电平时，实现二进制计数；当该输入为低电平时，计数器以十进制模式计数。当增减输入为高电平时，计数器递增计数；当该输入为低电平时，递减计数。多个器件可以以并行时钟或纹波时钟方式连接。并行时钟提供同步控制，从而实现所有计数输出更快的响应。纹波时钟允许更长的时钟输入上升和下降时间。
商品特性
- 支持多器件并行时钟以实现同步高速输出响应，或纹波时钟以适应较慢的时钟输入上升和下降时间
- 提供“预置使能”和独立的“置位”输入
- 二进制或十进制增减计数
- 在十进制模式下提供BCD输出
- 在18V电压下100%测试静态电流
- 标准化的对称输出特性
- 在18V和25℃条件下最大输入电流为1 μA
- 提供5V、10V和15V参数额定值
应用领域
- 并行时钟应用
- 纹波时钟应用
