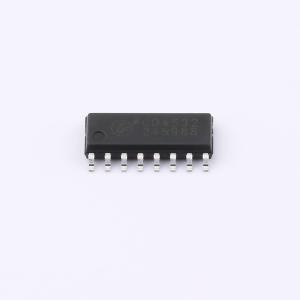

温馨提醒：图片仅供参考，商品以实物为准

CD4532S

CMOS 8 位优先级编码器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 类型: 优先顺序编码器供电电压: 3V~18V
品牌名称: GR(国睿)
商品型号: CD4532S
商品编号: C22397527
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.346458克(g)

商品参数

商品概述

CD4532由组合逻辑电路构成，可将最高优先级输入（D7-D0）编码为3位二进制码。八个输入D7至D0各自具有指定的优先级；D7为最高优先级，D0为最低优先级。当芯片使能输入E1为低电平时，优先编码器被禁止。当E1为高电平时，最高优先级输入的二进制表示出现在输出线Q2-Q0上，且组选择线GS变为高电平以指示存在优先级输入。当无任何优先级输入存在时，使能输出E0为高电平。若有任一输入为高电平，则E0为低电平，所有级联的低位级均被禁用。

商品特性

实现8选1至二进制的转换
提供级联功能以处理任意数量的输入
组选择指示存在一个或多个优先级输入
标准化、对称的输出特性
在18V下静态电流经过100%测试
在18V和+25℃条件下，最大输入电流为1μA
5V、10V和15V参数评级

应用领域

16级优先编码器
0到9键盘编码器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	编码器
	电源极性	-
	工作电压	-
	输入数/输出数	-
	灌电流(IOL)	3.5mA

	属性	参数值
	拉电流(IOH)	2mA
	工作温度	0℃~+70℃
	传播延迟(tpd)	-
	静态电流(Iq)	1uA
	功能特性	-
	系列	CMOS
