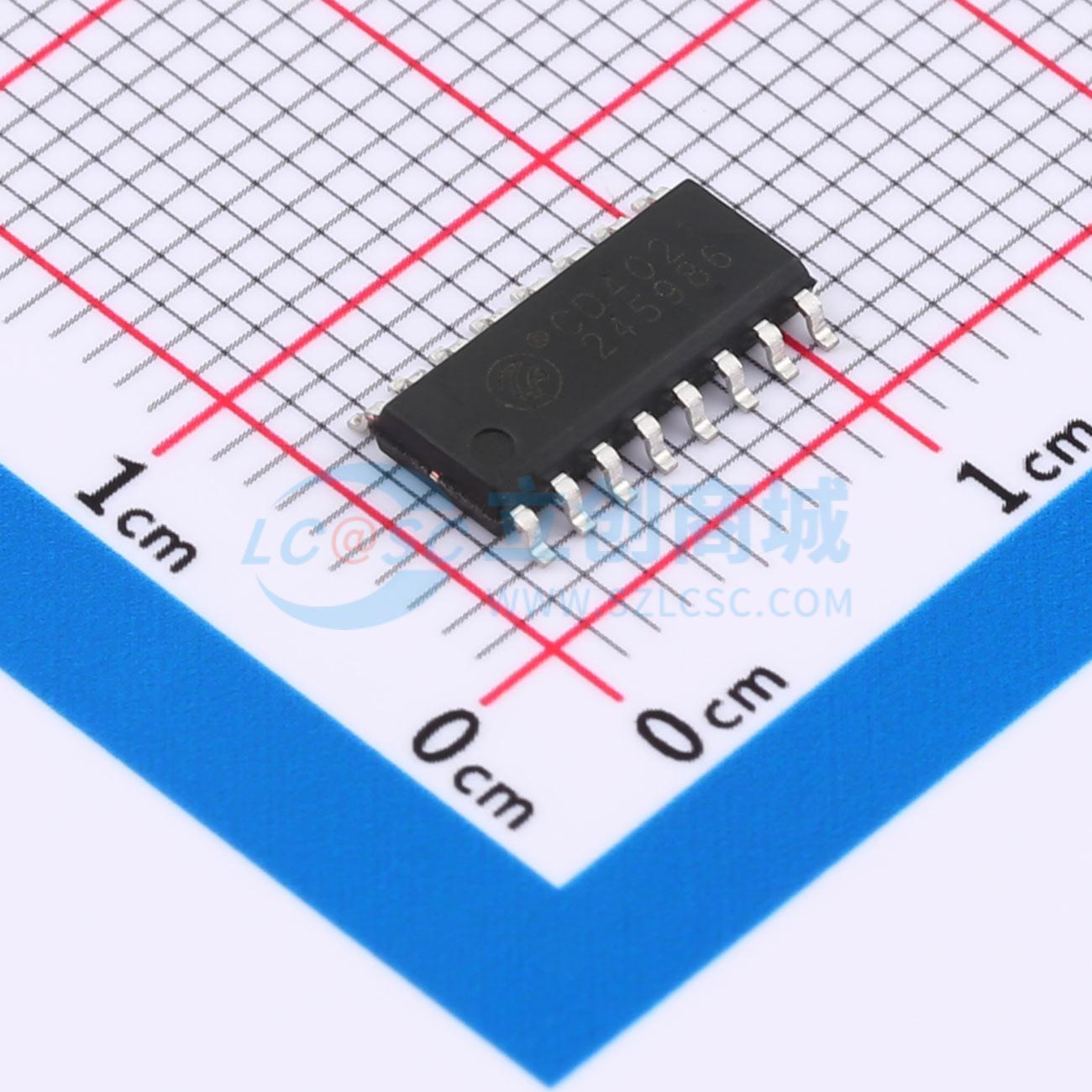

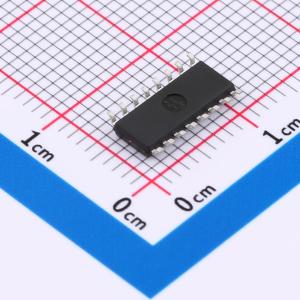

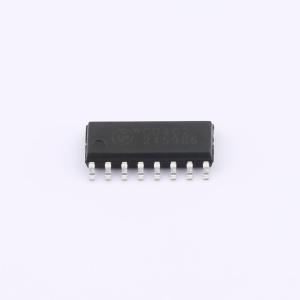

温馨提醒：图片仅供参考，商品以实物为准
CD4021S
CMOS 8 级静态移位寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 功能: 并行或串行至串行 电源电压: 3V~18V
- 品牌名称
- GR(国睿)
- 商品型号
- CD4021S
- 商品编号
- C22397525
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.41357克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 异步并行加载功能 |
商品概述
CD4014为同步并行或串行输入/串行输出寄存器。CD4021为异步并行输入或同步串行输入/串行输出寄存器。CD4014和CD4021系列是8级并行或串行输入/串行输出寄存器，具有公共时钟和并行/串行控制输入、单个串行数据输入以及每个寄存器级的独立并行“置入”输入。每个寄存器级是一个D型主从触发器。除了第8级的输出外，还提供第6级和第7级的“Q”输出。在CD4014中，并行和串行数据均在时钟线正向跳变时同步进入寄存器。在CD4021中，串行输入与时钟同步，但并行输入是异步的。在两种类型中，输入均由并行/串行控制输入控制。当并行/串行控制输入为低电平时，数据在时钟线正向跳变时同步移入8级寄存器。当并行/串行控制输入为高电平时，数据通过并行输入线在时钟线正向跳变时同步置入8级寄存器。在CD4021中，当进行异步并行输入时，内部级的时钟输入被“强制”。允许使用多个封装进行寄存器扩展。
商品特性
- 完全静态操作：包含8个主从触发器以及输出缓冲和控制门电路，在18V下100%测试静态电流。
- 标准化对称输出特性：在18V和25℃下最大输入电流为1μA。
- 5V、10V和15V参数评级。
