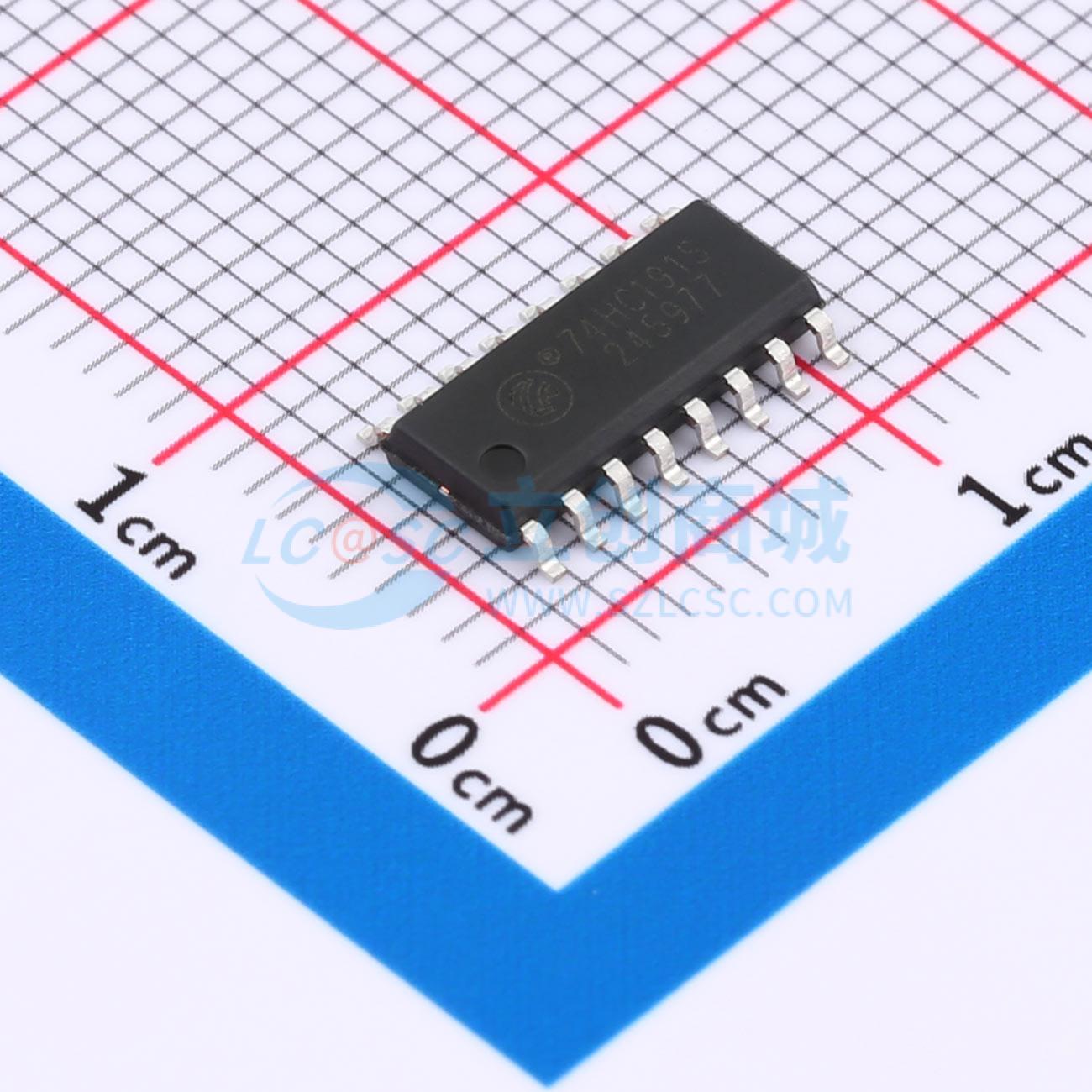

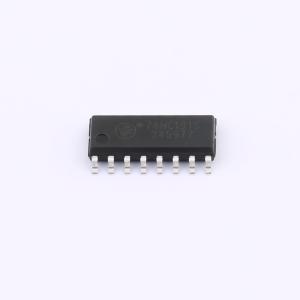

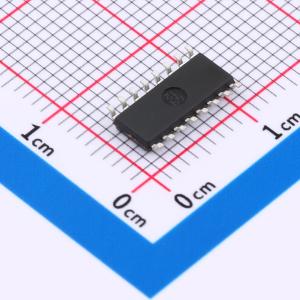

74HC191S
4 位同步加/减二进制计数器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 逻辑类型: 二进制计数器 计数方向: 向下计数器;向上计数器 工作电压: 2V~6V
- 品牌名称
- GR(国睿)
- 商品型号
- 74HC191S
- 商品编号
- C22397520
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.272132克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 二进制计数器 | |
| 计时方向 | 向下计数器；向上计数器 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 触发沿 | 上升沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 同步 | |
| 计时方式 | 同步 | |
| 工作温度 | 0℃~+70℃ | |
| 每个元件位数 | 4 | |
| 传播延迟(tpd) | 38ns | |
| 功能特性 | 级联计数器；同步计数；多模式计数 |
商品概述
74HC191是一款采用CMOS工艺技术设计的4位同步可预置、升序/降序计数功能的二进制计数器，由4个D触发器和其它门电路构成。一个低电平有效的同步预置端Load，可以预置输出状态；一个计数模式控制端D/U（上划线），可实现递增计数或递减计数功能。一个输出计数使能控制端CTEN，用于实现停止或保持计数功能。CTEN输入低电平时，在时钟上升沿触发输出状态实现计数；CTEN输入高电平时，停止计数，输出保持现有状态不变，但RCO变高。两个进位输出端RCO（上划线）和MAX/MIN，它们在计数一个循环溢出时输出一个脉冲。递减计数时，计数值为零时输出脉冲；递增计数时，计数为最大值时输出脉冲。RCO（上划线）在满足此条件的同时，仅当CLK为低时输出一个低电平脉冲，其持续时间大约等于CLK为低电平时的脉宽。MAX/MIN输出一个高电平脉冲，其持续时间大约等于CLK的一个完整周期。利用这两个输出端，可以实现计数器的级联扩展。
商品特性
- 低输入电流：≤ 1uA，@ VCC = 6V
- 宽工作电压范围：2.0V ~ 6.0V
- 时钟上升沿有效
- 可以实现多片级联扩展
- 4位同步可预置、递增/递减二进制计数器
- 2个计数进位输出脉冲
- 输出可驱动多达10个LSTL负载
- 封装形式：DIP16、SOP16
应用领域
- 数字/计数逻辑驱动
- 工业控制
