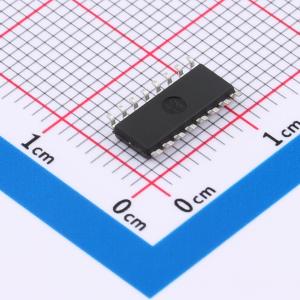

温馨提醒：图片仅供参考，商品以实物为准
CD4521S
CMOS 24 级分频器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 逻辑类型: 2分频 工作电压: 3V~18V
- 品牌名称
- GR(国睿)
- 商品型号
- CD4521S
- 商品编号
- C22397522
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.325599克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 复位功能；低功耗模式 |
商品概述
CD4521 包含一个振荡器部分和 24 级纹波进位二进制计数器级。其振荡器配置（使用 IN1 引脚）允许设计 RC 或晶体振荡器电路。不使用时，IN1 引脚应接高电平或低电平。RESET 引脚为高电平时，计数器将进入全 0 状态并禁用振荡器。计数器在 IN1（以及 IN2）的负边沿进行计数。
商品特性
- 复位功能可禁用 RC 振荡器，以实现低功耗待机状态
- 晶体振荡器的 VDD' 和 VSS' 引脚引出，允许使用外部电阻以实现低功耗运行
- 公共复位
- 标准化、对称的输出特性
- 在 18 V 电压下 100% 测试静态电流
- 在 18 V 和 25°C 条件下，最大输入电流为 1 μA
- 具备 5V、10V 和 15V 参数额定值
