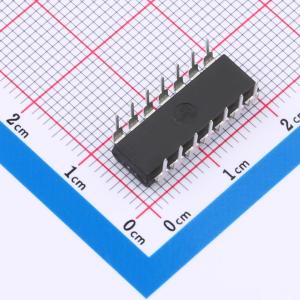

温馨提醒：图片仅供参考，商品以实物为准
CD4001BE(LX)
集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4001是一款四2输入或非门。输出端经过全缓冲处理，具备高抗噪性，并且输出阻抗对信号模式不敏感
- 品牌名称
- LX(灵星芯微)
- 商品型号
- CD4001BE(LX)
- 商品编号
- C22397212
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 4 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 3.5V~11V | |
| 输入低电平(VIL) | 1.5V~4V | |
| 输出高电平(VOH) | 4.95V~14.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000系列 | |
| 传播延迟(tpd) | 90ns@15V,50pF | |
| 工作温度 | -40℃~+85℃ |
应用领域
- 逻辑门电路
