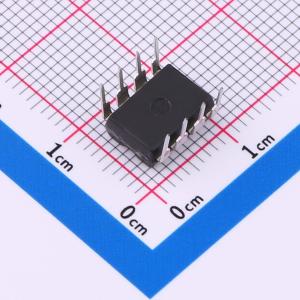

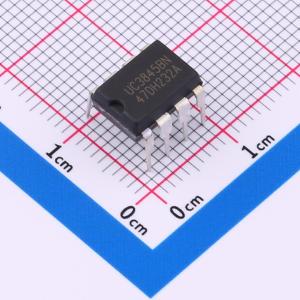

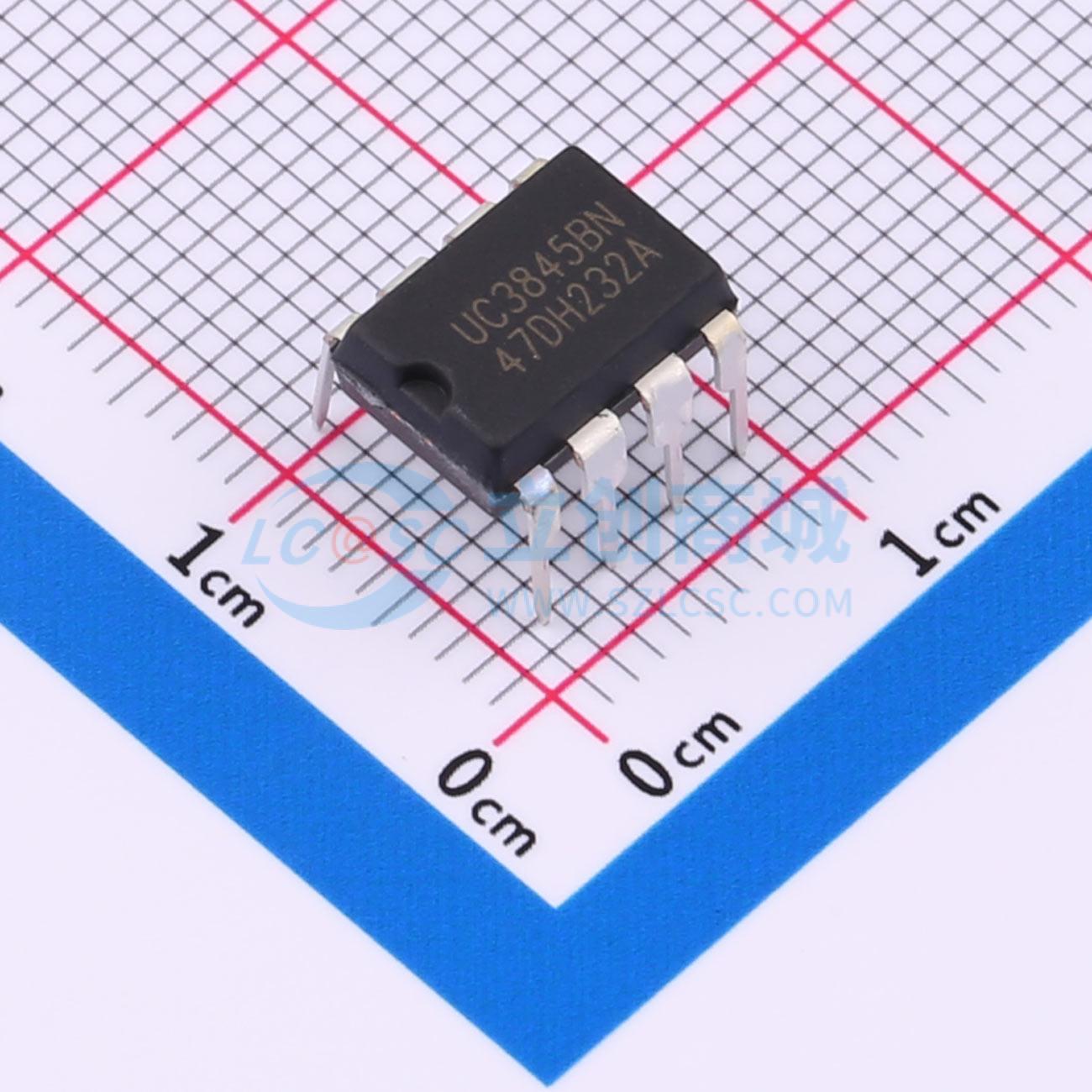

UC3845BN(LX)

集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UC3842/UC3843/UC3844/UC3845是固定频率电流模式PWM控制器。它们专为离线式和直流 - 直流转换器应用而设计，所需外部元件极少。这些集成电路具备经微调的振荡器，可实现精确的占空比控制，还配备温度补偿基准源、高增益误差放大器
品牌名称: LX(灵星芯微)
商品型号: UC3845BN(LX)
商品编号: C22397226
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.5克(g)

商品参数

	属性	参数值
	拓扑结构	升压式
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+85℃

商品概述

UC3842/UC3843/UC3844/UC3845是固定频率电流模式PWM控制器。它们专为离线和DC - DC转换器应用而设计，所需外部元件极少。这些集成电路具有用于精确占空比控制的微调振荡器、温度补偿基准、高增益误差放大器、电流检测比较器以及适合驱动功率MOSFET的大电流图腾柱输出。保护电路包括内置欠压锁定和电流限制。UC3842和UC3844的欠压锁定（UVLO）阈值为16V（开启）和10V（关闭），UC3843和UC3845为8.8V（开启）和7.6V（关闭）。UC3842和UC3843可在100%占空比下工作，UC3844和UC3845可在50%占空比下工作。

商品特性

低启动电流
最大占空比钳位
带迟滞的欠压锁定
工作频率高达500KHz
封装形式：DIP8/SOP8
宽工作温度范围：-40 ℃至+85 ℃

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 5 个)

个

起订量：5 个50个/管

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	7.6V~30V
	开关频率	49kHz~55kHz
	最大占空比	48%
