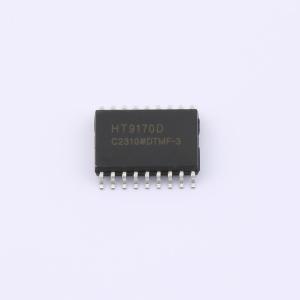

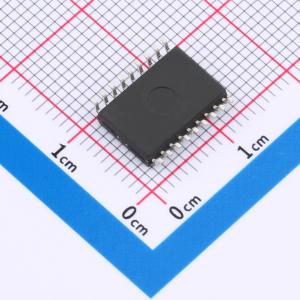

HT9170D(LX)
集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HT9170 是一个完整的双音多频接收器电路，具有频带分离滤波器和数字解码功能。滤波器部分采用开关电容技术用于将拨号音频信号分离成高频组信号和低频组信号。在解码器中使用数字计数技术来检测所有 16 种双音多频音频对，并把它们编成 4 位码。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- HT9170D(LX)
- 商品编号
- C22397228
- 商品封装
- SOP-18
- 包装方式
- 管装
- 商品毛重
- 0.798438克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电信接口IC | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ |
商品概述
HT9170 是一个完整的双音多频接收器电路，具有频带分离滤波器和数字解码功能。滤波器部分采用开关电容技术用于将拨号音频信号分离成高频组信号和低频组信号。在解码器中使用数字计数技术来检测所有 16 种双音多频音频对，并把它们编成 4 位码。由于片上备有差动输入放大器、时钟振荡器和三态锁存总线接口，因此外接元件数减至最少。此电路为数模混合的 CMOS 电路，采用 1.2um 双层多晶单层铝的设计规则，芯片面积为（不含划片槽）2.966×1.697mm²。
商品特性
- 采用 3.57954MHz 晶体或时钟
- 性能卓越
- CMOS 单 5V 电源工作
- 印刷版面积最小
- 功耗小
- 省电模式
- 禁止模式
- 内含开关电容滤波器
- 封装形式：DIP18 / SOP18
