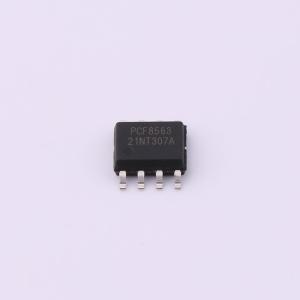

PCF8563(LX)
集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PCF8563是低功耗的CMOS实时时钟/日历芯片，它提供一个可编程时钟输出，一个中断输出和掉电检测器，所有的地址和数据通过I2C总线接口串行传递。最大总线速度为400Kbits/s，每次读写数据后，内嵌的字地址寄存器会自动产生增量。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- PCF8563(LX)
- 商品编号
- C22397218
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 工作电压 | 1.8V~5.5V | |
| 工作电流 | 250nA |
| 属性 | 参数值 | |
|---|---|---|
| 晶振 | 外置 | |
| 闹钟输出 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 0.25uA |
商品概述
PCF8563是低功耗的CMOS实时时钟/日历芯片，它提供一个可编程时钟输出，一个中断输出和掉电检测器，所有的地址和数据通过I2C总线接口串行传递。最大总线速度为400Kbits/s，每次读写数据后，内嵌的字地址寄存器会自动产生增量。
商品特性
- 低休眠电流；典型值为0.25μA（VDD = 3.0V，Tamb = 25°C）
- 400KHz的I2C总线接口（ΔVDD = 1.8~5.5V时）
- 可编程时钟输出频率为：32.768KHz，1024Hz，32Hz，1Hz
- 报警和定时器
- 掉电检测器
- 内部集成的振荡器电容
- 片内电源复位功能
- I2C总线从地址：读，0A3H；写，0A2H
- 开漏中断引脚
- 封装形式：DIP8、SOP8、TSSOP8、MSOP8
应用领域
- 移动电话
- 便携仪器
- 传真机
- 电池电源产品
