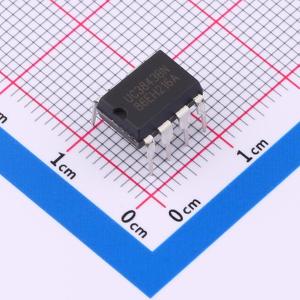

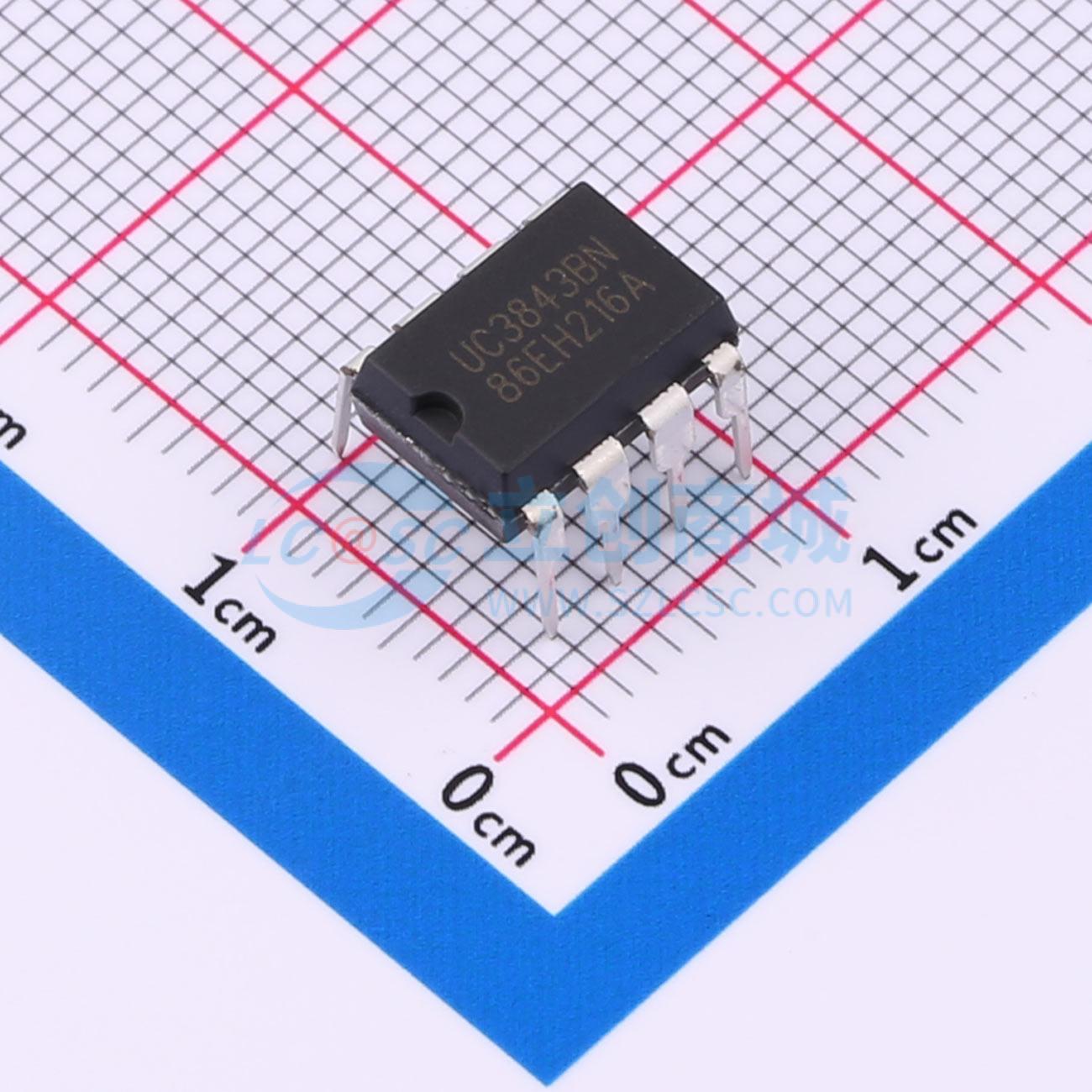

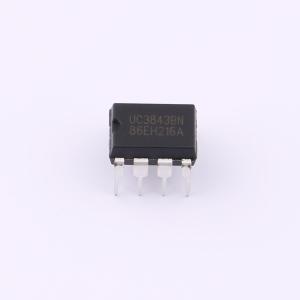

UC3843BN(LX)

集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是固定频率电流模式PWM控制器，专为离线和DC-DC转换器应用而设计，所需外部组件最少。这些集成电路具有经过微调的振荡器，可实现精确的占空比控制、温度补偿参考、高增益误差放大器、电流感应比较器和高电流图腾柱输出，非常适合驱动功率MOSFET。保护电路包括内置欠压锁定和电流限制。部分型号具有不同的UVLO阈值和占空比工作范围。
品牌名称: LX(灵星芯微)
商品型号: UC3843BN(LX)
商品编号: C22397222
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.5克(g)

商品参数

商品概述

UC3842/UC3843/UC3844/UC3845是固定频率电流模式PWM控制器。它们专为离线和DC - DC转换器应用而设计，所需外部元件极少。这些集成电路具有经过微调的振荡器，可实现精确的占空比控制、温度补偿基准、高增益误差放大器、电流检测比较器以及大电流图腾柱输出，非常适合驱动功率MOSFET。保护电路包括内置欠压锁定和电流限制。UC3842和UC3844的欠压锁定（UVLO）阈值为16V（开启）和10V（关闭）。UC3843和UC3845的欠压锁定阈值为8.8V（开启）和7.6V（关闭）。UC3842和UC3843可在100%占空比下工作。UC3844和UC3845可在50%占空比下工作。

商品特性

低启动电流
最大占空比钳位
带迟滞的欠压锁定
工作频率高达500KHz
封装形式：DIP8/SOP8
宽工作温度范围：-40 ℃至+85 ℃

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 5 个)

个

起订量：5 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	7.6V~30V
	开关频率	49kHz~55kHz
	最大占空比	97%

	属性	参数值
	拓扑结构	升压式
	特性	欠压保护(UVP)
	工作温度	-40℃~+85℃
