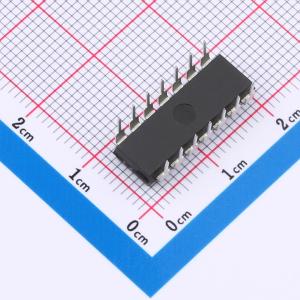

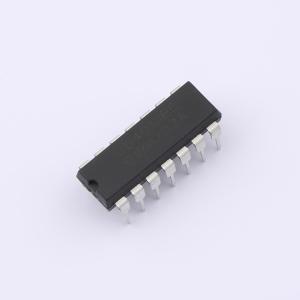

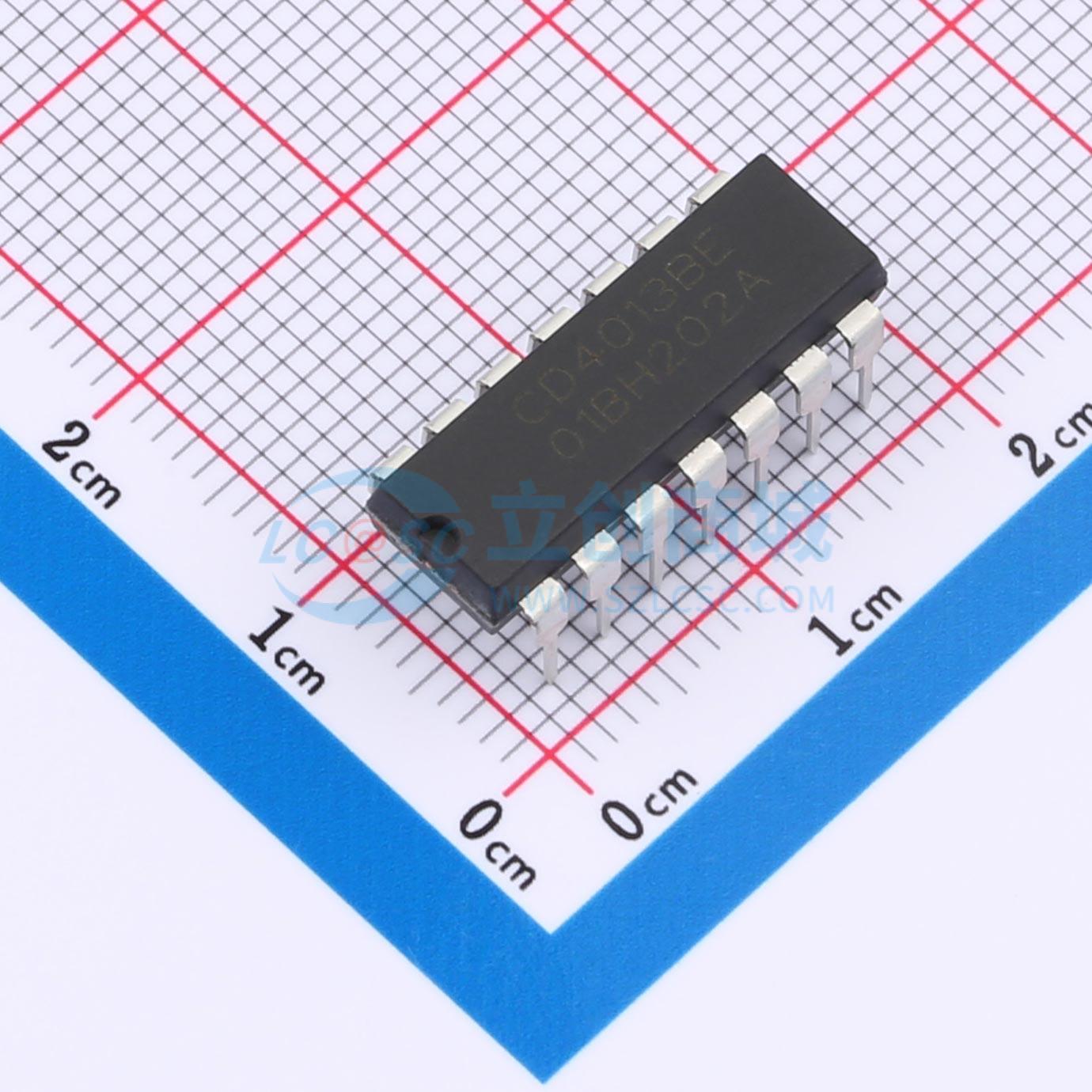

温馨提醒：图片仅供参考，商品以实物为准
CD4013BE(LX)
集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4013是一款双D型触发器，具有独立的直接置位输入（SD）、直接清零输入（CD）、时钟输入（CP）和输出端（Q、Q）。当CP为低电平时，数据被接收，并在时钟信号的上升沿传输至输出端。高电平有效的异步CD和SD输入相互独立，且优先级高于D或CP输入
- 品牌名称
- LX(灵星芯微)
- 商品型号
- CD4013BE(LX)
- 商品编号
- C22397214
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 3V~15V | |
| 时钟频率(fc) | 24MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 互补型 | |
| 传播延迟(tpd) | 120ns@15V,50pF | |
| 系列 | 4000系列 | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 5pF | |
| 工作温度 | -40℃~+85℃ |
应用领域
- 数字逻辑电路
- 计算机外设
- 通信设备
- 测试仪器
- 工业控制
- 家用电器
- 玩具
- 医疗设备
- 汽车电子
- 便携式设备
- LED显示屏
- 信号处理
- 数据采集系统
- 自动化设备
- 传感器接口
- 电机控制
- 时钟生成
- 时序控制
