温馨提醒：图片仅供参考，商品以实物为准

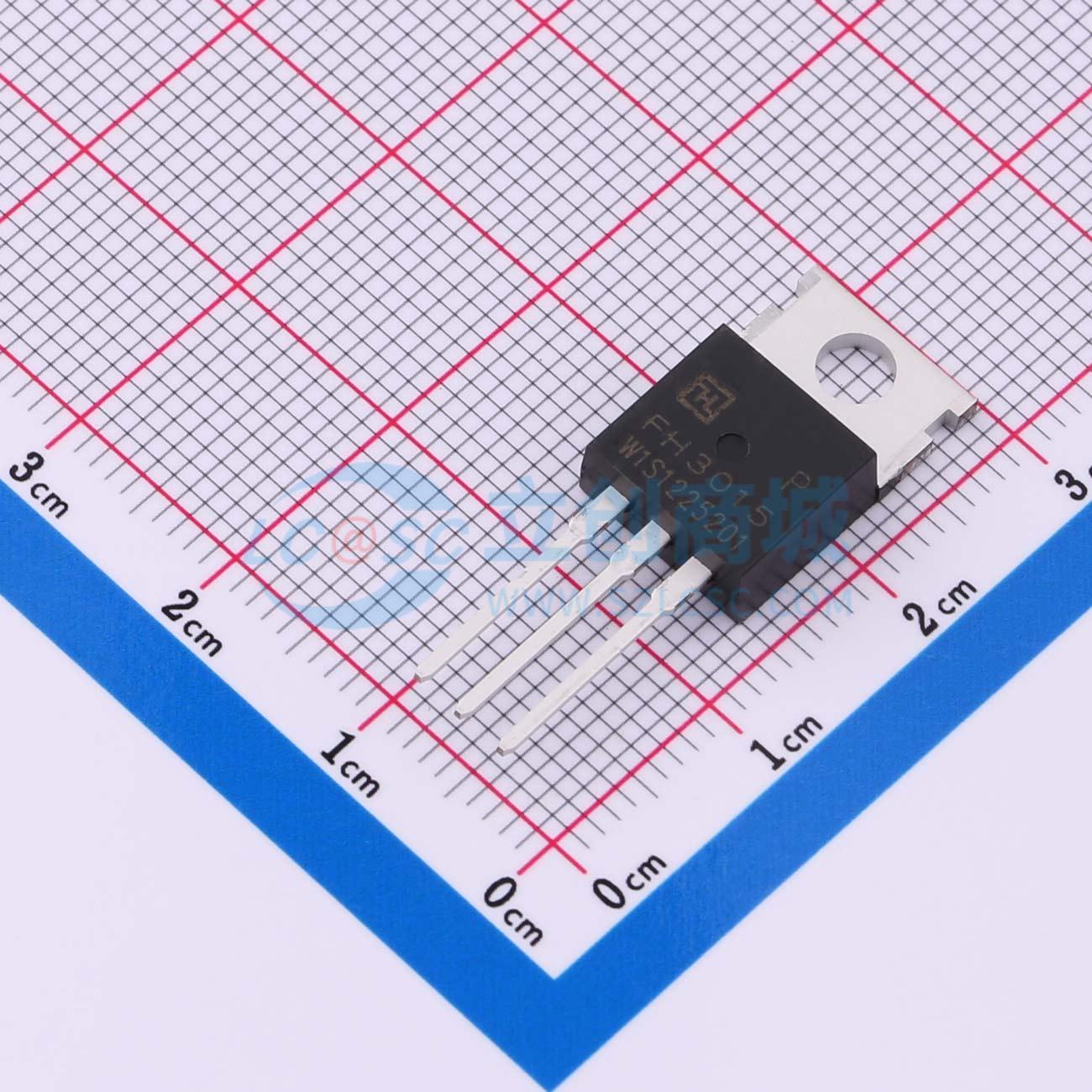

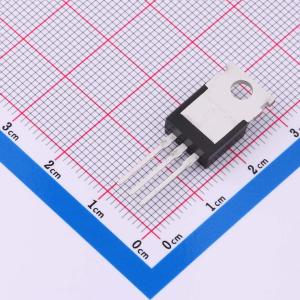

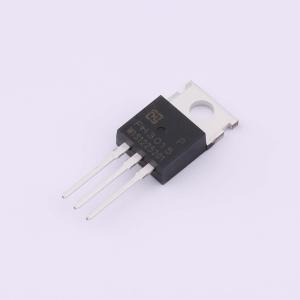

FH3015PS
N-MOS管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Type/N，VDS (MIN)V/150，ID 25℃(A)/100，Vgs (±V)/20，ESD Diode//，4.5V（Typ)//，2.5V（Typ)//
- 品牌名称
- 鑫飞宏
- 商品型号
- FH3015PS
- 商品编号
- C22396959
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.67克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 6.3mΩ@10V | |
| 耗散功率(Pd) | 210W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 72nC@10V | |
| 输入电容(Ciss) | 5.24nF | |
| 反向传输电容(Crss) | 10pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 412pF |
商品概述
FH3510BS2采用深沟槽技术，可提供出色的RDS(ON)和低栅极电荷，适用于多种应用场景。
商品特性
- VDS = 100V，ID = 148A
- RDS(ON)（典型值）：3.0 mΩ @ VGS = 10 V
应用领域
- 电池管理
- 电机控制与驱动
- UPS（不间断电源）
