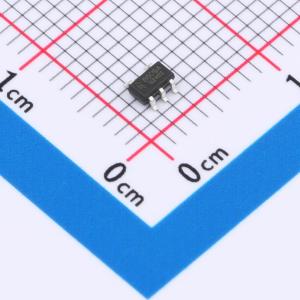

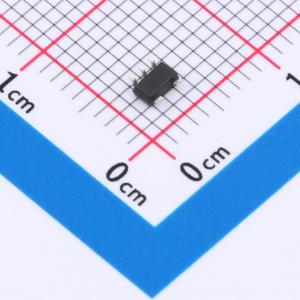

温馨提醒：图片仅供参考，商品以实物为准

FH8609A2

单串二合一锂电保护芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 过充电压4.300V±50mV,过放电压2.400V,放电过流电流9A,内置MOS内阻Typ16.5mR,支持0V充电，自动恢复
品牌名称: 鑫飞宏
商品型号: FH8609A2
商品编号: C22396967
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.048467克(g)

商品参数

商品概述

FH8609A2产品是一款用于锂离子/聚合物电池保护的高集成解决方案。FH8609A2包含先进的功率MOSFET、高精度电压检测电路和延时电路。FH8609A2采用超小型SOT23 - 5封装，仅需一个外部元件，使其成为电池组空间有限情况下的理想解决方案。 FH8609A2具备电池应用所需的所有保护功能，包括过充、过放、过流和负载短路保护等。精确的过充检测电压确保充电安全且能充分利用电池容量。低待机电流在电池储存时消耗极少的电量。该器件不仅适用于数字蜂窝电话，还适用于任何其他需要长电池寿命的锂离子和锂聚合物电池供电的信息设备。

商品特性

充电器反接保护
无外部负载时电池反接保护
集成先进功率MOSFET，等效导通电阻RSS(ON)为16.5 mΩ
超小型SOT23 - 5封装
仅需一个外部电容
过温保护
过充电流保护
两步过流检测
过放电流保护
负载短路保护
低电流消耗
- 工作模式：典型值3.9μA
- 掉电模式：典型值2.2μA
充电器检测功能
0V电池充电功能
内部生成延时时间
高精度电压检测
符合RoHS标准且无铅

应用领域

单节锂离子电池组
锂聚合物电池组
移动电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	工作电压	3.6V
	最大充电电流	-
	充电饱和电压	4.3V
	放电截止电压	2.4V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+85℃
	0V电池充电	支持
	静态电流(Iq)	2.2uA
