FH2120-NB

FH2120-NB系列是一款专用于2串锂/铁电池的保护芯片，内置有高精度电压检测电路和电流检测电路。支持过充电、过放电、放电过电流、短路、充电过电流。

• 高精度电压检测功能
• 过充电保护电压：3.500V ~ 4.400V，精度：±25mV
• 过充电解除电压：3.200V ~ 4.300V，精度：±50mV
• 过放电保护电压：2.000V ~ 2.900V，精度：±80mV
• 过放电解除电压：2.500V ~ 3.000V，精度：±100mV
• 2段放电过电流保护功能
• 过电流保护电压：0.050V ~ 0.300V，精度：±15mV @ ≤0.100V，精度：±30mV @ >0.100V
• 短路保护电压：0.5V, 1.0V，精度：±0.2V
• 充电过流保护电压
• 保护电压：-0.080V ~ -0.220V，精度：±30mV
• 充电器检测及负载检测功能
• 向0V电池充电功能，可以选择“允许”或“禁止”
• 低电流消耗
• 工作时：5.0μA（典型值）(Ta = +25°C)
• 过放时：3.0μA（典型值）(Ta = +25°C)
• 休眠时：0.1μA（典型值）(Ta = +25°C)
• 无铅、无卤素

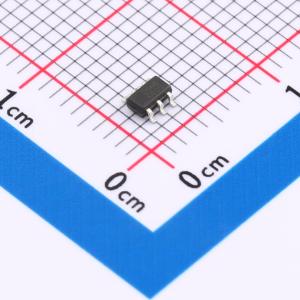

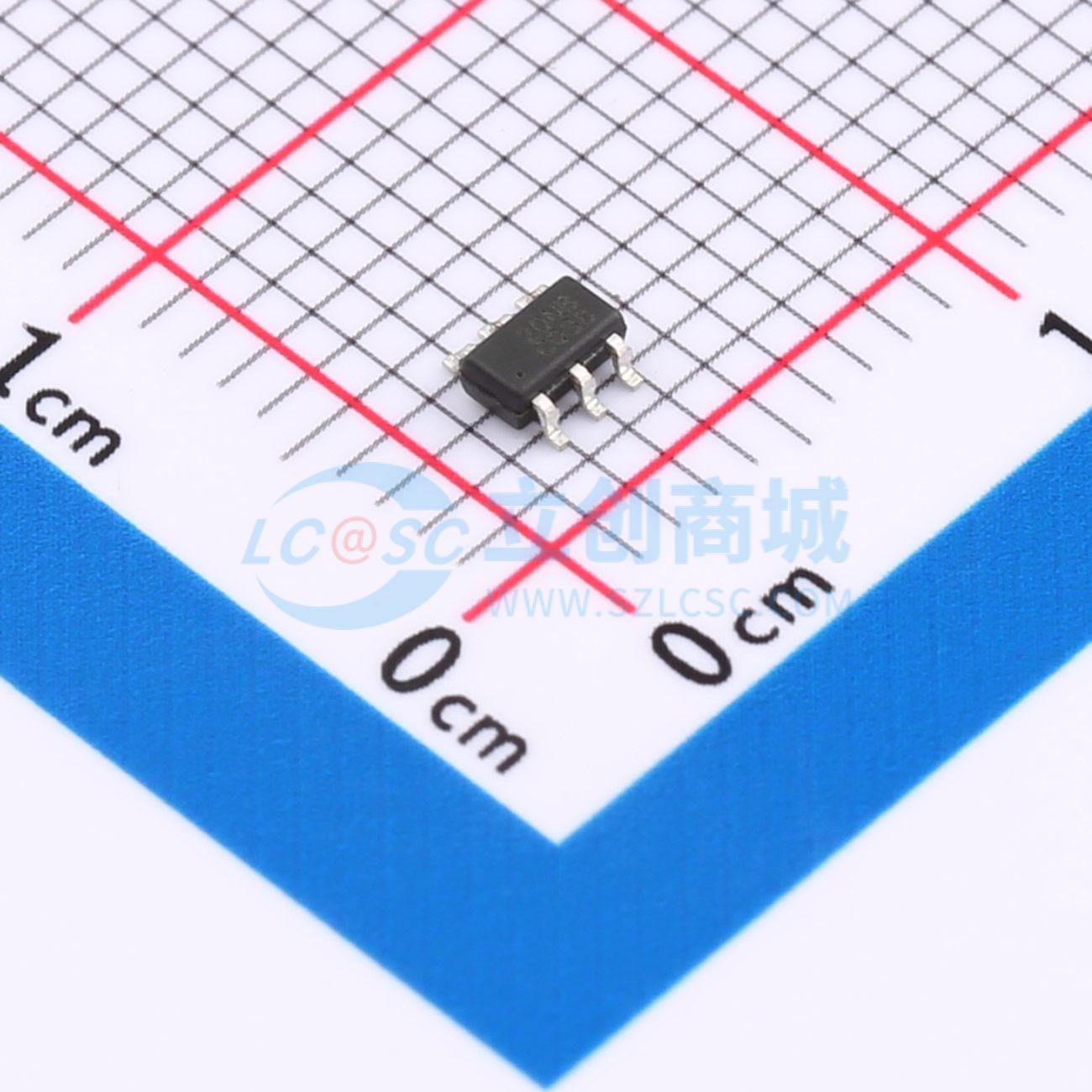

• 封装：SOT23-6

• 2节串联锂/铁可充电电池组
