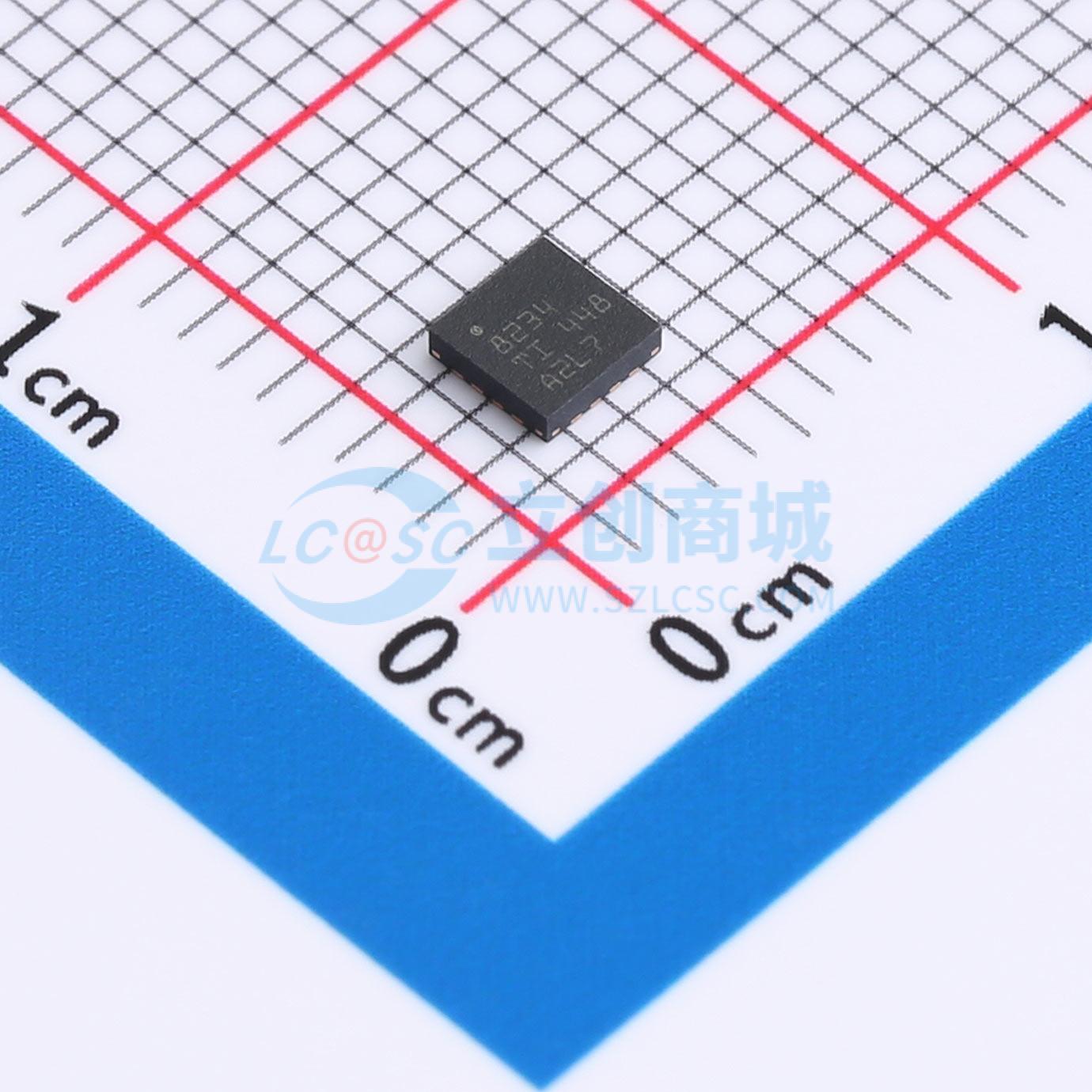

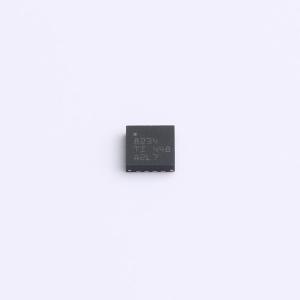

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | - | |
| H桥数量 | - | |
| 输出电流 | - | |
| 峰值电流 | 3.7A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 接口类型 | I2C | |
| 导通电阻 | 600mΩ | |
| 静态电流(Iq) | 1uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
DRV8234是一款高性能集成H桥电机驱动器，采用纹波计数技术实现集成速度和位置检测，还具备电机速度和电压调节、堵转检测、电流检测输出、电流调节和保护电路等附加功能。 集成的纹波计数算法通过计算电机电流中的纹波数量来确定电机的相对位置和速度，从而无需使用编码器、霍尔传感器或光学传感器。这减少了电路板空间和设计复杂度，并节省了整体系统成本。集成速度调节功能用于在不同输入电源电压下保持电机速度恒定，从而减少电流消耗并随着时间的推移节省电力。这在具有不同负载条件或依靠电池供电运行（输入电压不稳定）的应用中至关重要。软启动和软停止功能允许控制开启和关闭时间，减少大的浪涌电流，保护电机绕组免受损坏，从而提高系统的可靠性和使用寿命。 内部电流镜实现电流检测和调节。这消除了对大功率分流电阻的需求，节省了电路板面积并降低了系统成本。IPROPI电流检测输出允许微控制器检测电机堵转或负载条件的变化。使用VREF引脚，该设备可以在启动和高负载事件期间调节电机电流，而无需微控制器的干预。该设备支持无传感器电机堵转检测并向微控制器报告。
商品特性
- N沟道H桥有刷直流电机驱动器
- 4.5 V至38 V工作电源电压范围
- 纹波计数功能用于：
- 片上速度和位置检测
- 集成电压和速度调节
- 软启动和停止功能，用于浪涌电流保护
- 600 mΩ导通电阻（高侧 + 低侧）
- 高输出电流能力：3.7 A峰值，2 A有效值
- 带I²C控制接口的PWM
- I²C寄存器上的配置和诊断
- 多从机操作支持
- 支持标准和快速I²C模式
- 支持3.3 V和5 V逻辑输入
- 集成电流检测和电流调节
- 模拟电流检测输出（IPROPI）
- 占空比为100%的内部电荷泵
- 低功耗睡眠模式，延长电池寿命
- 最大睡眠电流 < 1 μA
- 小封装和小尺寸
- 带PowerPAD的16引脚WQFN，3 × 3 mm
- 集成保护功能
- VM欠压锁定（UVLO）
- 过流保护（OCP）
- 热关断（TSD）
- 堵转检测
- 过压保护（OVP）
应用领域
- 打印机
- 真空机器人
- 洗衣机和烘干机
- 咖啡机
- 销售点打印机
- 电子病床及病床控制
- 健身器材
