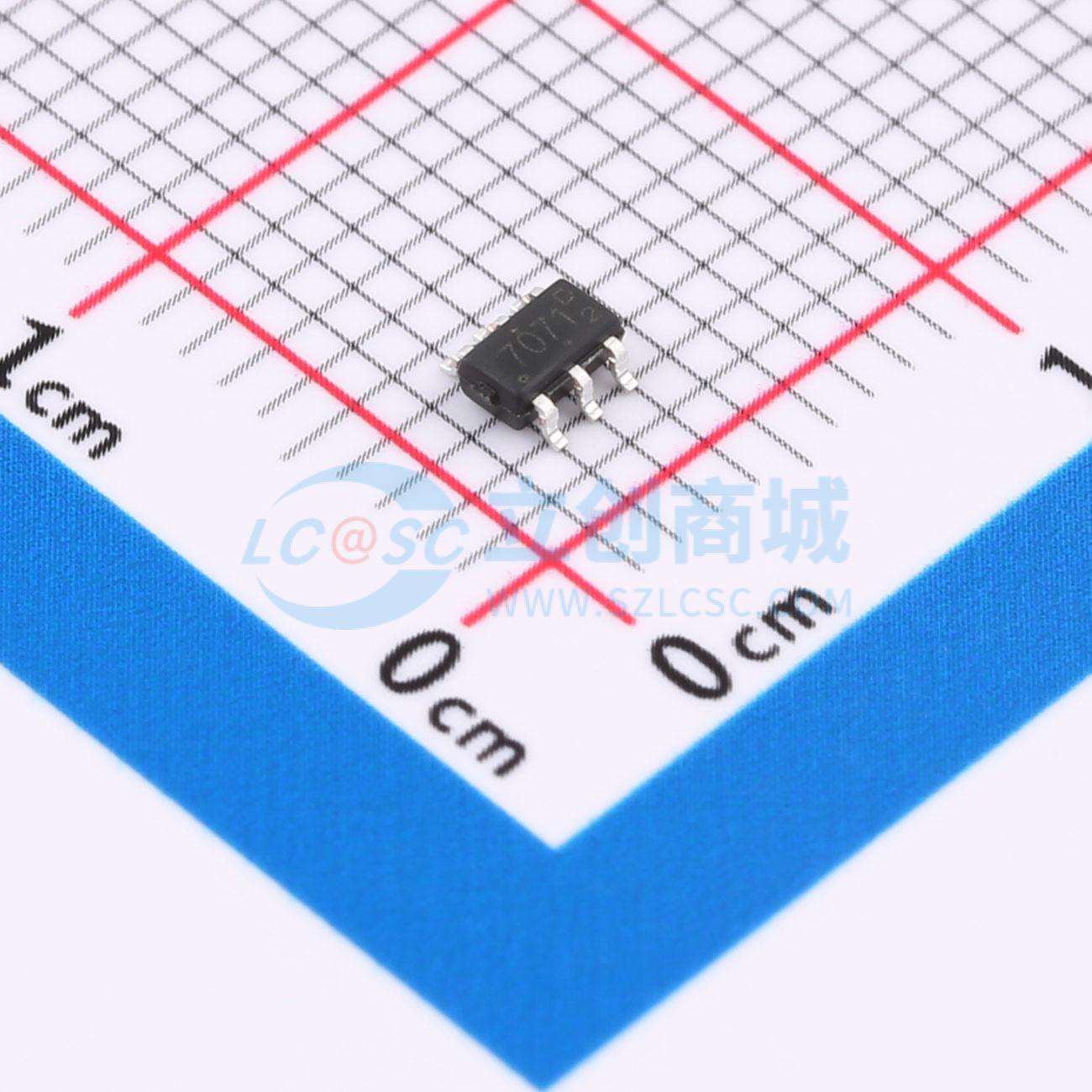

FH7071DZ
单串高电压锂电保护芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 过充电压4.450V±25mV,过放电压2.520V,放电过流电压180mV,短路检测电压1.00V,充电过流电压-150mV
- 品牌名称
- 鑫飞宏
- 商品型号
- FH7071DZ
- 商品编号
- C22396964
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0489克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 1V~5.5V | |
| 充电饱和电压 | 4.45V | |
| 放电截止电压 | 2.52V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 1.5uA |
商品概述
FH7071Z系列 内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流等保护。适用于单节锂离子/锂聚合物可充电电池的保护电路。
商品特性
- 高精度电压检测功能
- 过充电保护电压 4.350~4.600V
- 过充电解除电压 4.000~4.500V
- 过放电保护电压 2.000~3.300V
- 过放电解除电压 2.100~3.400V
- 放电过流保护电压 0.030~0.250V
- 短路保护电压 0.5~1.3V
- 充电过流保护电压 -0.040 ~ -0.270V
- 负载检测功能
- 充电器检测功能
- 0V 充电功能
- 过放自恢复功能
- 低电流消耗：
- 工作模式 1.5μA (典型值) (Ta=+25°C)
- 过放电时耗电流（有过放自恢复功能） 0.7μA (典型值) (Ta=+25°C)
- 无铅、无卤素。
应用领域
- 单节锂离子/锂聚合物可充电电池
