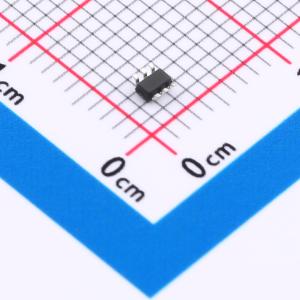

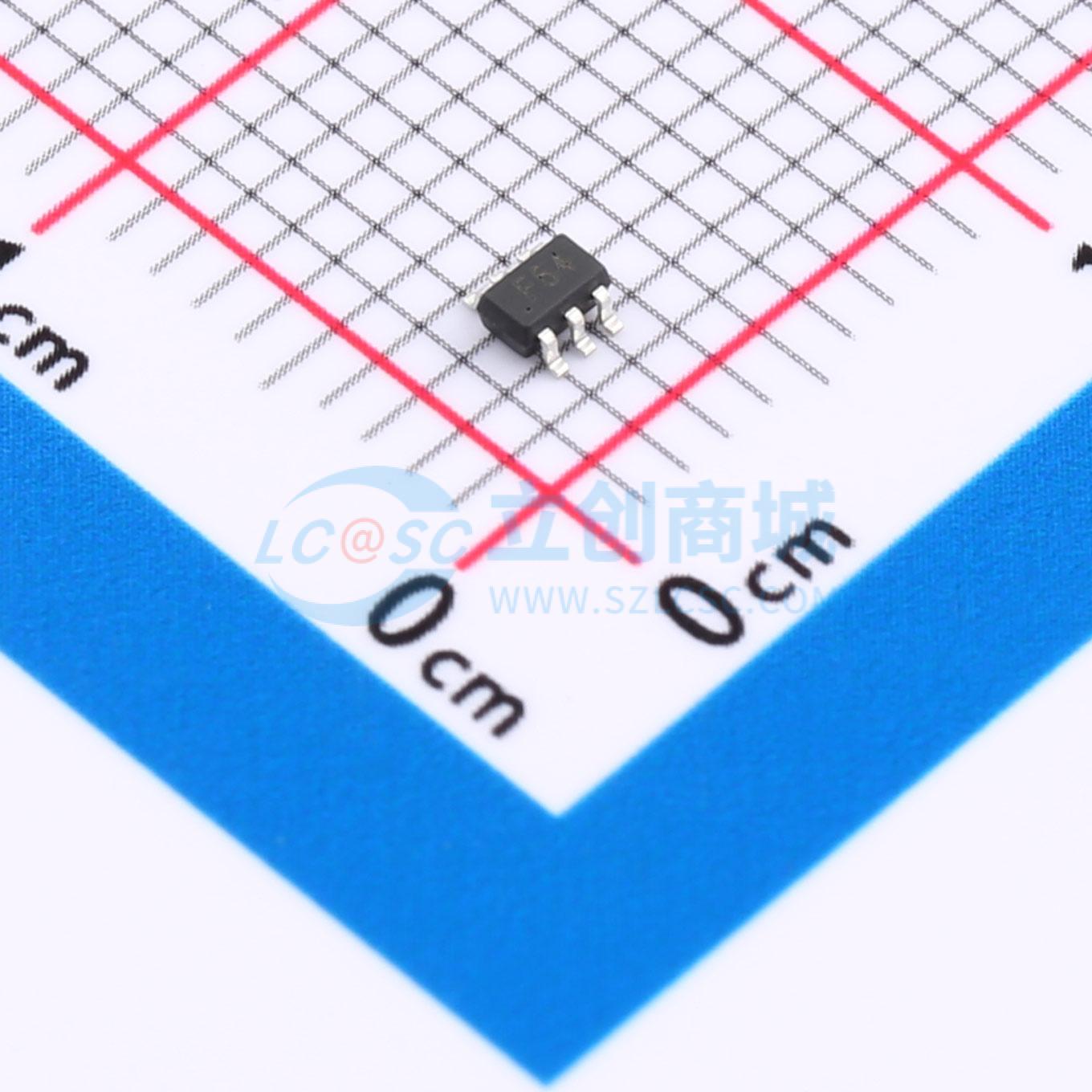

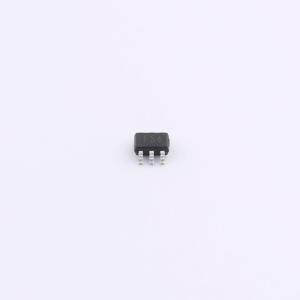

温馨提醒：图片仅供参考，商品以实物为准

KLC0504F

TVS 5V截止峰值浪涌电流：8A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: KLC0504F是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口保护而设计。其典型电容（I/O到I/O）仅为0.20pF。KLC0504F旨在保护对寄生敏感的系统，使其免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15KV空气放电、±8KV接触放电）、IEC61000 - 4 - 4（电气快速瞬变 - EFT）（40A，5/50ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。KLC0504F采用小型SOT - 363封装。每个KLC0504F器件可保护四条高速数据线和一条Vcc线。超低电容、小尺寸和高ESD耐受性等综合特性，使KLC0504F非常适合高速数据端口和高频线路（如HDMI和DVI）应用。KLC0504F的低钳位电压可确保受保护IC承受的应力最小。
品牌名称: KUU
商品型号: KLC0504F
商品编号: C22389966
商品封装: SOT-363
包装方式: 编带
商品毛重: 0.027667克(g)

商品参数

商品概述

KLC0504F是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口保护而设计。其典型电容（I/O到I/O）仅为0.20pF。 KLC0504F旨在保护对寄生敏感的系统，使其免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15KV空气放电、±8KV接触放电）、IEC61000 - 4 - 4（电气快速瞬变 - EFT）（40A，5/50ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 KLC0504F采用小型SOT - 363封装。每个KLC0504F器件可保护四条高速数据线和一条Vcc线。超低电容、小尺寸和高ESD耐受性等综合特性，使KLC0504F非常适合高速数据端口和高频线路（如HDMI和DVI）应用。KLC0504F的低钳位电压可确保受保护IC承受的应力最小。

商品特性

为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±25KV（空气放电）、±20KV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；电缆放电事件（CDE）
针对高速线路优化的封装
小型封装（2.1mm * 2.3mm * 1.0mm）
保护四条数据线和一条Vcc线
低电容：0.20pF（I/O到I/O）
低泄漏电流
低钳位电压
每个I/O引脚可承受超过1000次±8KV接触放电的ESD冲击

应用领域

串行ATA
MDDI端口
USB 2.0/3.0电源和数据线保护
显示端口
高清晰度多媒体接口（HDMI）
数字视频接口（DVI）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	-
	反向截止电压(Vrwm)	5V
	钳位电压	15V
	峰值脉冲电流(Ipp)	8A
	峰值脉冲功率(Ppp)	60W@8/20us
	击穿电压	9V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	四路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-2；IEC 61000-4-4
	类型	TVS
	Cj-结电容	0.3pF
