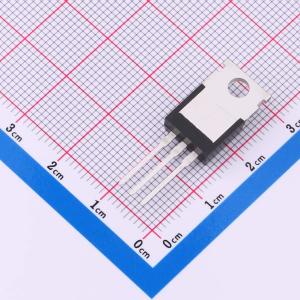

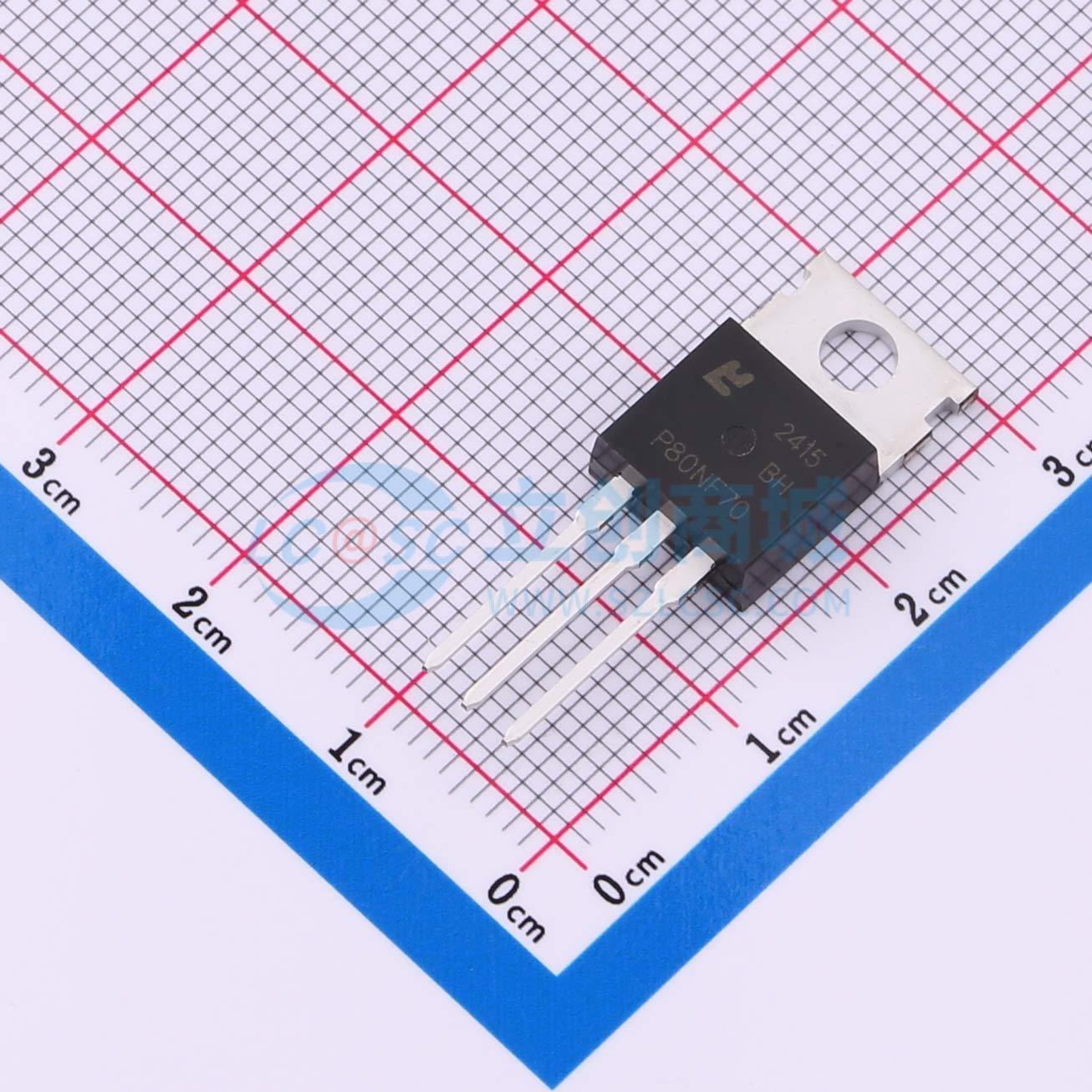

温馨提醒：图片仅供参考，商品以实物为准
P80NF70
N沟道90A 80V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 类型：N沟道 漏源电压(Vdss)：80V 连续漏极电流(Id)：90A 功率(Pd)：147W 导通电阻(RDS(on)@Vgs,Id)：9mΩ@10V,35A
- 品牌名称
- minos(迈诺斯)
- 商品型号
- P80NF70
- 商品编号
- C22389978
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.8084克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | 90A | |
| 导通电阻(RDS(on)) | 10mΩ@10V | |
| 耗散功率(Pd) | 147W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 85nC@10V | |
| 输入电容(Ciss) | 3.95nF | |
| 反向传输电容(Crss) | 210pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 280pF |
商品特性
- VDS = 80 V,ID = 90 A
- 在VGS = 10V时,RDS(ON) < 10mΩ
- 采用特殊工艺技术,具备高ESD能力
- 高密度单元设计,可降低Rdson
- 雪崩电压和电流特性完全表征
- 具有高EAS,稳定性和一致性良好
- 采用出色的封装,散热性能良好
应用领域
- 电源开关应用
- 硬开关和高频电路
- 不间断电源
