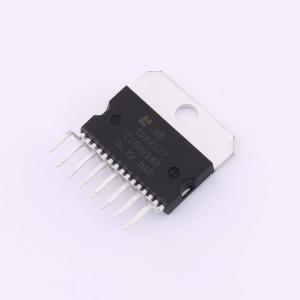

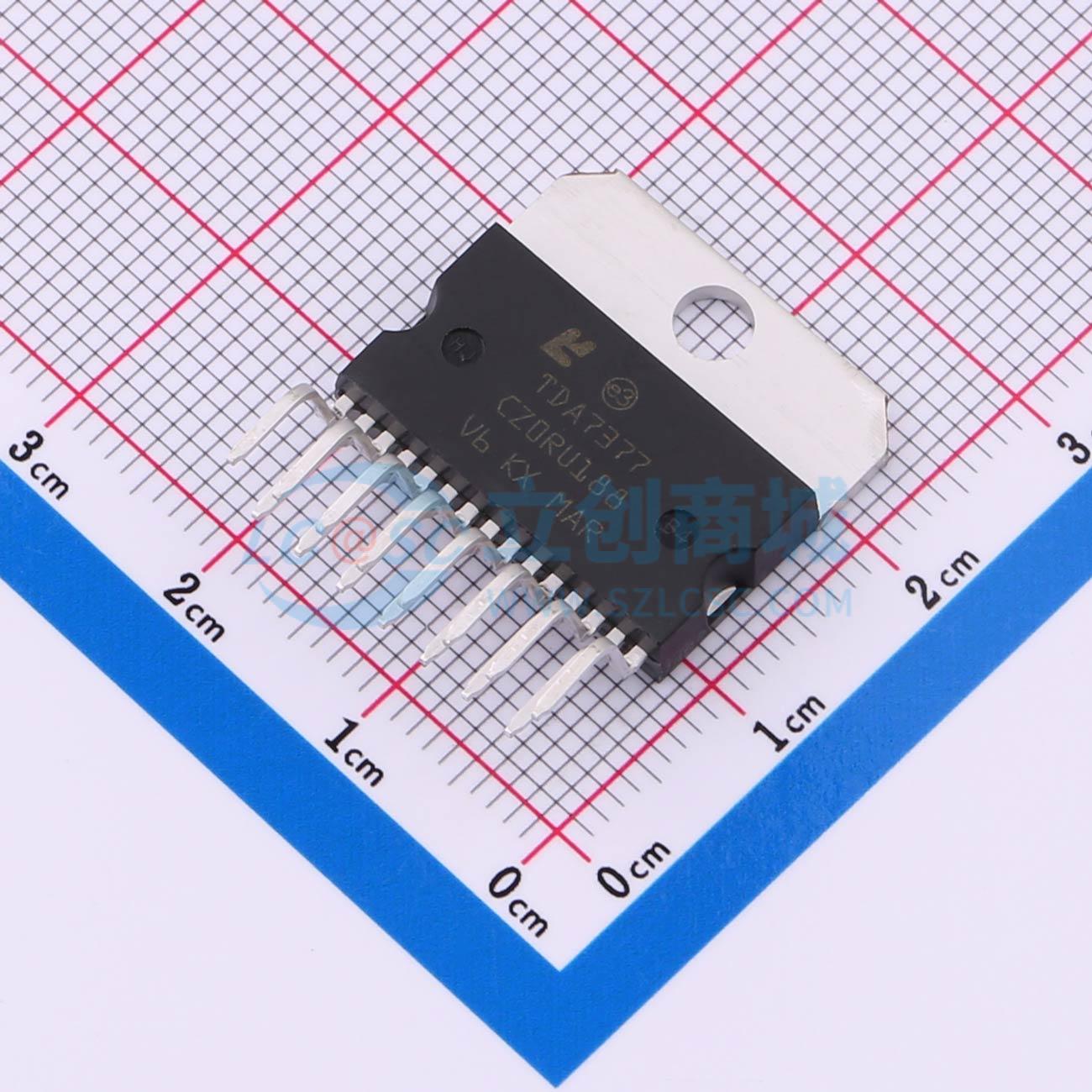

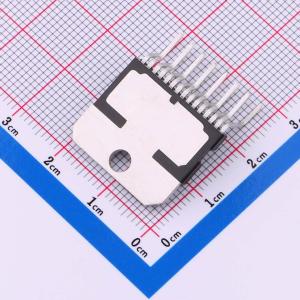

TDA7377
功放IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4×6W/4Ω四声道音频功放电路
- 品牌名称
- minos(迈诺斯)
- 商品型号
- TDA7377
- 商品编号
- C22389977
- 商品封装
- ZSIP-15
- 包装方式
- 管装
- 商品毛重
- 7.344克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 四声道 | |
| 输出功率 | 6Wx4@4Ω；10Wx4@2Ω | |
| 工作电压 | 18V | |
| 总谐波失真+噪声(THD+N) | 0.02% | |
| 静态电流(Iq) | 150mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 信噪比 | - | |
| 输入类型 | - | |
| 电源纹波抑制比(PSRR) | 50dB | |
| 效率 | - | |
| 输入通道数 | - |
商品概述
TDA7377 是一个具备待机功能功能的 4×6W/4Ω 四声道音频功放电路
商品特性
- 高输出功率 4×6w （条件： VCC = 14.4V ， R1 = 4Ω ， THD = 10%）
- 4×10W （条件： VCC = 14.4V ， R1 = 2Ω ， THD = 10%）
- 所需外围器件少
- 固定增益，单通道：20dB；桥式接法：26 dB
- 待机功能（与 COMS 电平兼容）
- 完备的保护功能：输出对电源对地交直流短路保护，热保护
- 防静电
- 开关机噗噗声小
应用领域
- 四通道应用
- 三通道应用
- 双通道应用
