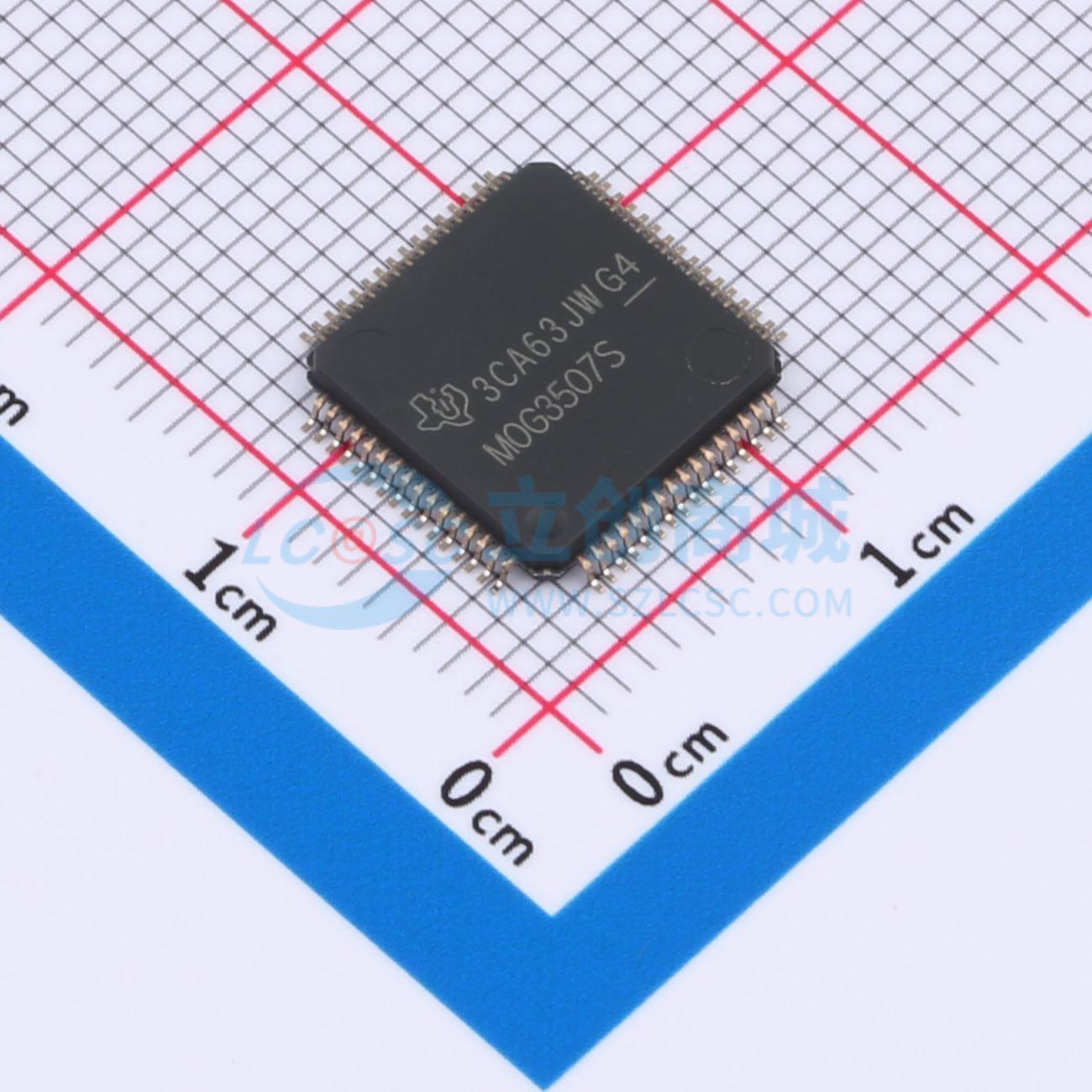

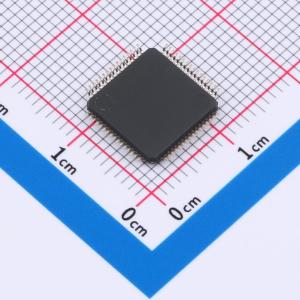

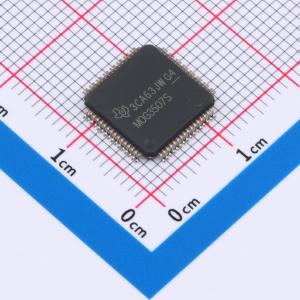

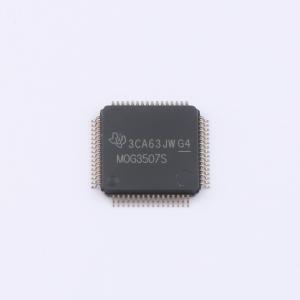

MSPM0G3507SPMR
具有CAN - FD接口的混合信号微控制器
- 描述
- 属于高度集成的超低功耗32位MCU系列，基于增强型Arm Cortex-M0+32位内核平台，工作频率最高可达80MHz。这些低成本MCU提供高性能模拟外设集成，支持-40℃至125℃的工作温度范围，并在1.62V至3.6V的电源电压下运行。提供具有内置纠错码(ECC)且高达128KB的嵌入式闪存程序存储器以及具有ECC和硬件奇偶校验选项且高达32KB的SRAM。还包含一个存储器保护单元、7通道DMA、数学加速器和各种高性能模拟外设，例如两个12位4MSPS ADC、一个可配置内部共享电压基准、一个12位1Msps DAC、三个具有内置基准DAC的高速比较器、两个具有可编程增益的零漂移零交叉运算放大器和一个通用放大器。还提供智能数字外设，例如两个16位高级控制计时器、五个通用计时器、两个窗口式看门狗计时器以及一个具有警报和日历模式的RTC。提供数据完整性和加密外设（AES、CRC、TRNG）以及增强型通信接口（四个UART、两个I²C、两个SPI以及CAN2.0/FD）
- 品牌名称
- TI(德州仪器)
- 商品型号
- MSPM0G3507SPMR
- 商品编号
- C22389960
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 80MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 32KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 60 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.62V~3.6V | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 窗口看门狗(WWDG)；欠压检测(BOR/LVD/LVR/LVI)；日历功能；上电复位(POR)；硬件奇偶校验；真随机数发生器(TRNG)；内置通用定时器；硬件CRC；硬件ECC校验；外部管脚复位(NRST) |
商品概述
MSPM0G350x 是具备 CAN-FD 接口的混合信号微控制器。MSPM0G350x 微控制器 (MCU) 属于 MSP 高度集成的超低功耗 32 位 MCU 系列，该 MCU 系列基于增强型Arm 32 位 Cortex-M0+ 内核平台，工作频率最高可达 80MHz。这些低成本 MCU 提供高性能模拟外设集成，支持 -40℃ 至 125℃ 的工作温度范围，并在 1.62V 至 3.6V 的电源电压下运行。MSPM0G350x 器件提供具有内置纠错码 (ECC) 且高达 128KB 的嵌入式闪存程序存储器以及具有硬件奇偶校验选项且高达 32KB 的 SRAM。这些 MCU 还包含一个存储器保护单元、7 通道 DMA、数学加速器和各种高性能模拟外设。这些器件还提供智能数字外设，以及数据完整性和加密外设、增强型通信接口。MSPM0 系列低功耗 MCU 包含具有不同模拟和数字集成度的器件，可满足不同工程需求。MSPM0 MCU 平台将 Arm Cortex-M0+ 平台与超低功耗整体系统架构相结合，使系统设计人员能够在降低能耗的同时提高性能。MSPM0G350x MCU 由广泛的硬件和软件生态系统提供支持，随附参考设计和代码示例，便于快速开始设计。可供购买的开发套件包括 LaunchPad 开发套件。TI 还提供免费的 MSP 软件开发套件 (SDK)，该套件在 TI Resource Explorer 中作为 Code Composer Studio IDE 桌面版和云版组件提供。MSPM0 MCU 还通过 MSPAcademy 提供广泛的在线配套资料、培训，并通过 TI E2E 支持论坛提供在线支持。有关完整的模块说明，请参阅 MSPM0 G 系列 80MHz 微控制器技术参考手册。
商品特性
- 搭载具有存储器保护单元、频率高达 80MHz 的 Arm 32 位 Cortex-M0+ CPU
- 工作温度范围:-40℃ 至 125℃
- 电源电压范围:1.62V 至 3.6V
- 最高具备128KB带纠错码 (ECC) 的闪存
- 最高具备32KB带硬件奇偶校验的 SRAM
- 集成两个12位4Msps同步采样模数转换器 (ADC)，总计最多支持17个外部通道，硬件均值计算可在250ksps下实现14位有效分辨率
- 集成一个带集成输出缓冲器的12位 1Msps数模转换器 (DAC)
- 集成两个零漂移、零交叉斩波运算放大器 (OPA)，温漂0.5µV/℃，最高具备32x集成可编程增益级
- 集成一个通用放大器 (GPAMP)
- 集成三个带8位基准DAC的高速比较器 (COMP)，高速模式下传播延迟为32ns，支持低至1µA的低功耗模式运行
- 支持ADC、OPA、GPAMP、COMP 和 DAC 之间的可编程模拟连接
- 提供可配置的1.4V 和 2.5V 内部共享基准电压(VREF)
- 集成温度传感器
- 提供多种经优化的低功耗模式:RUN模式101µA/MHz (CoreMark)；SLEEP模式40µA/MHz；STOP模式190µA/4MHz；STANDBY模式1.5µA（带32KHz LFXT，保留SRAM、RTC、CPU状态及寄存器）；SHUTDOWN模式80nA，保留IO及IO唤醒能力
- 集成7通道DMA控制器
- 数学加速器支持DIV、SQRT、MAC 和 TRIG 计算
- 集成七个计时器，支持最多22个PWM通道；包含一个支持QEI的16位通用计时器、两个支持STANDBY模式低功耗运行的16位通用计时器、一个32位通用计时器、两个带死区支持和互补输出的16位高级计时器，最多支持12个PWM通道
- 集成两个窗口化看门狗计时器 (WWDT)
- 集成带报警和日历模式的RTC
- 集成四个UART接口:一个支持LIN、IrDA、DALI、智能卡、Manchester；三个支持待机模式下的低功耗运行
- 集成两个I2C接口，支持FM+ (1Mbit/s)、SMBus/PMBus 以及从STOP模式唤醒
- 集成两个SPI接口，一个SPI支持最高32Mbit/s速率
- 集成一个控制器局域网 (CAN) 接口，支持CAN 2.0 A或B 以及 CAN-FD
- 集成内部4MHz 至 32MHz 振荡器 (SYSOSC)，精度最高达±1.2%
- 集成最高80MHz的锁相环 (PLL)
- 集成精度为±3%的内部32kHz低频振荡器(LFOSC)
- 支持外部4MHz 至 48MHz晶体振荡器 (HFXT)
- 支持外部32kHz晶体振荡器 (LFXT)
- 支持外部时钟输入
- 集成循环冗余校验器，支持CRC-16、CRC-32
- 集成真随机数发生器 (TRNG)
- 支持使用128位或256位密钥的AES加密
- 最多支持60个GPIO；包含两个5V容限开漏IO、两个驱动强度为20mA的高驱动IO、最多5个高速IO
- 支持2引脚串行线调试 (SWD)
- 提供多种封装选项:64引脚LQFP (PM)（0.5mm间距）；48引脚LQFP (PT)（0.5mm间距）；48引脚VQFN (RGZ)（0.5mm间距）；32引脚VQFN (RHB)（0.5mm间距）；28引脚VSSOP (28DGS)（0.5mm间距）
- 包含多个系列成员:MSPM0G3505:32KB闪存、16KB RAM；MSPM0G3506:64KB闪存、32KB RAM；MSPM0G3507:128KB闪存、32KB RAM
- 支持LP-MSPM0G3507 LaunchPad开发套件
- 支持MSPM0软件开发套件 (SDK)
应用领域
- 电机控制
- 家用电器
- 不间断电源和逆变器
- 电子销售点系统
- 医疗和保健
- 测试和测量
- 工厂自动化和控制
- 工业运输
- 电网基础设施
- 智能抄表
- 通信模块
- 照明
- 个人电子产品
