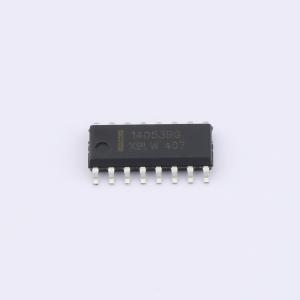

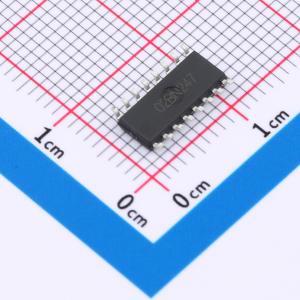

温馨提醒：图片仅供参考，商品以实物为准
MC14053BDR2G(XBLW)
三路二通道模拟多路复用器/解复用器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC14053 是一款三通道单刀双掷（SPDT）模拟开关，适用于作为模拟或数字多路复用器/解复用器。每个开关都有一个数字选择输入（Sn）、两个独立的输入/输出端（nY0 和 nY1）以及一个公共输入/输出端（nZ）。三个开关共用一个使能输入（E）
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- MC14053BDR2G(XBLW)
- 商品编号
- C22387031
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 3 | |
| 工作电压 | 3V~9V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 350Ω | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 20ns |
商品概述
MC14053是一款三通道单刀双掷（SPDT）模拟开关，适用于模拟或数字多路复用器/解复用器。每个开关都有一个数字选择输入（Sn）、两个独立输入/输出（nY0和nY1）和一个公共输入/输出（nZ）。三个开关共用一个使能输入（E）。当E为高电平时，所有开关进入高阻抗关断状态，与Sn无关。
VDD和VSS是数字控制输入（Sn和E）的电源电压连接端。VDD到VSS的电压范围为3V至9V。模拟输入/输出（nY0、nY1和nZ）的电压摆幅可在正极限VDD和负极限VEE之间。VDD - VEE不得超过9V。未使用的输入必须连接到VDD、VSS或其他输入。作为数字多路复用器/解复用器工作时，VEE连接到VSS（通常为地）。VEE和VSS是开关的电源电压连接端。
商品特性
- 宽电源电压范围：3V至9V
- 全静态工作
- 5V和9V参数额定值
- 标准化对称输出特性
- 工作温度范围：-40℃至+85℃
- 封装信息：SOP16
