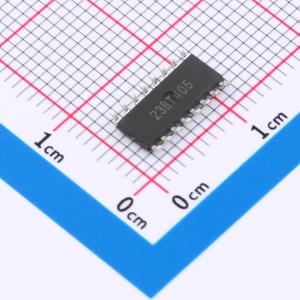

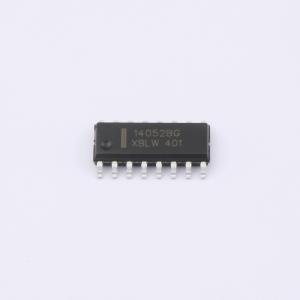

MC14052BDR2G(XBLW)

双路4通道模拟多路复用器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MC14052 是一款双单刀四掷模拟开关（2 × SP4T），适用于模拟或数字 4:1 多路复用器/解复用器应用。每个开关都有四个独立的输入/输出端（nY0、nY1、nY2 和 nY3）和一个公共输入/输出端（nZ）。两个开关共用一个数字使能输入端（E）和两个数字选择输入端（S0 和 S1）
品牌名称: XBLW(芯伯乐)
商品型号: MC14052BDR2G(XBLW)
商品编号: C22387038
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.37克(g)

商品参数

商品概述

MC14052 是一款双单刀四掷模拟开关（2 × SP4T），适用于模拟或数字 4:1 多路复用/解复用应用。每个开关具有四个独立输入/输出端（nY0、nY1、nY2 和 nY3）和一个公共输入/输出端（nZ）。两个开关共用一个数字使能输入端（E）和两个数字选择输入端（S0 和 S1）。当 E 为高电平时，开关关闭。输入端包含钳位二极管，这使得可使用限流电阻进行接口连接。

商品特性

宽模拟输入电压范围：-5 V 至 +5 V
低导通电阻：VCC - VEE = 4.5 V 时为 80 Ω（典型值）；VCC - VEE = 6.0 V 时为 70 Ω（典型值）；VCC - VEE = 9.0 V 时为 60 Ω（典型值）
逻辑电平转换：支持 5 V 逻辑与 ±5 V 模拟信号通信
内置典型的“先断后通”功能
工作温度范围：-40 ℃ 至 +105 ℃
封装信息：SOP16

应用领域

模拟多路复用和解复用
数字多路复用和解复用
信号选通

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	-
	工作电压	3V~9V
	导通时间(ton)	38ns
	导通电阻(Ron)	80Ω

	属性	参数值
	关闭时间(toff)	27ns
	工作温度	-40℃~+105℃
	导通电容(Con)	5pF
	带宽	180MHz
	传播延迟(tpd)	5ns
