温馨提醒：图片仅供参考，商品以实物为准

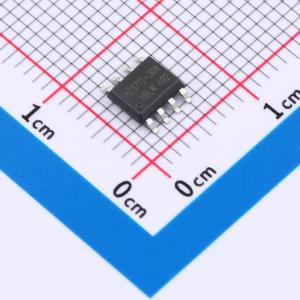

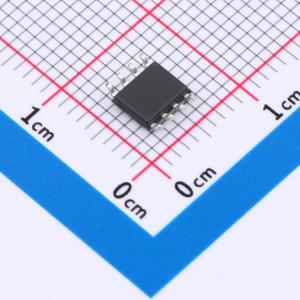

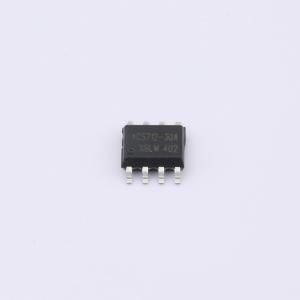

ACS712ELCTR-30A-T(XBLW)
ACS712ELCTR-30A-T(XBLW)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 包含了高灵敏度霍尔传感器、霍尔信号预放大器、高精度霍尔温度补偿单元、振荡器、动态失调消除电路和放大器输出模块
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- ACS712ELCTR-30A-T(XBLW)
- 商品编号
- C22387049
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | 30A | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 2500Vrms | |
| 灵敏度 | 66.6mV/A |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 带宽 | 120kHz | |
| 电流端电阻 | 1.5mΩ | |
| 响应时间(tr) | 4us | |
| 双向电流检测 | 支持 |
商品特性
- 工作电压：4.5V - 5.5V
- 静态共模输出点: 2.5V或者50%Vcc
- 测量范围宽：5A/10A/20A/30A/40A/50A
- 隔离电压：2500V
- 高带宽：120kHz
- 输出响应时间：4μs（典型值）
- 工作范围内稳定度：1.5%@25℃ - 150℃；1%@-40℃ - 25℃
- 低噪声模拟信号通路
- 抗干扰能力强
- 抗机械应力强，磁场参数不受外界压力而偏移
- ESD (HBM) : 5kV
- 工作温度：-40℃ - 150℃
应用领域
- 逆变器电流检测
- 电机相位电流检测 (电机控制)
- 光伏逆变器
- 蓄电池负载检测系统
- 电流互感器
- 开关电源
- 过载保护装
