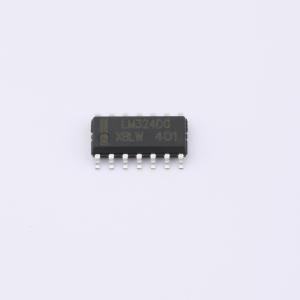

LM324DR2G(XBLW)
四运放集成电路
- 描述
- 工作电压3-32V，失调电压5mV
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- LM324DR2G(XBLW)
- 商品编号
- C22387040
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | - | |
| 输入偏置电流(Ib) | 45nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 50nA | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 600uA | |
| 输出电流 | 35mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源 | 3V~32V | |
| 双电源(Vee~Vcc) | -16V~-1.5V；1.5V~16V |
商品概述
本电路为高性能、具有四个独立的运算放大器，内含相位补偿电路，适用于收录机和音调系统作音调均衡网络，也用于其他场合。采用贴片SOP14封装，功耗400mW。
商品特性
- 无需外接相位补偿电路
- 电源电压范围宽：单电源时，Vcc = 3~32V，双电源时，Vcc = ±1.5V~16V
- 功耗电流小: Icc = 0.6mA（典型）（RL = ∞）
- 输入电压范围可接近地电平
应用领域
- LM324DR2G用于五频率音调控制电路
