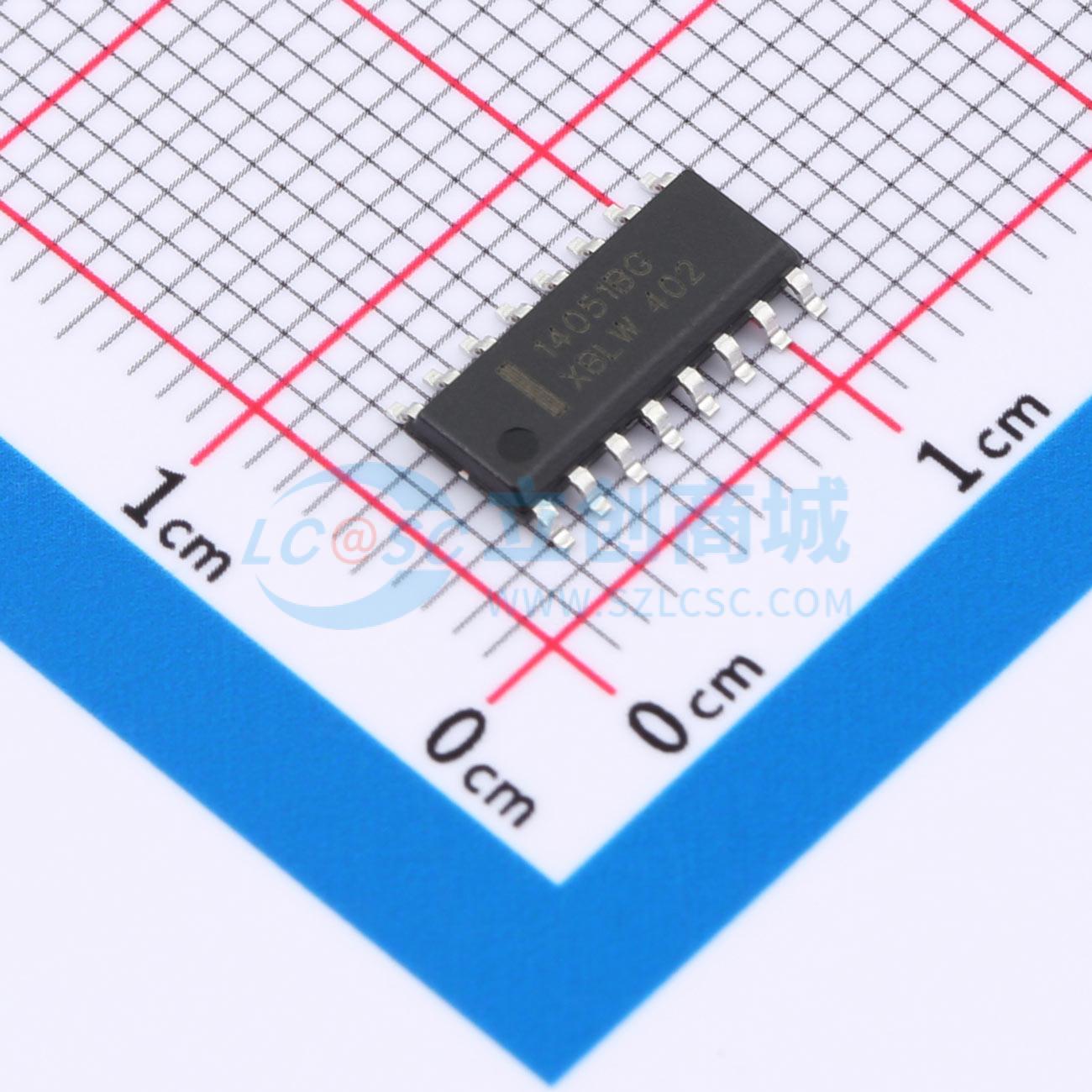

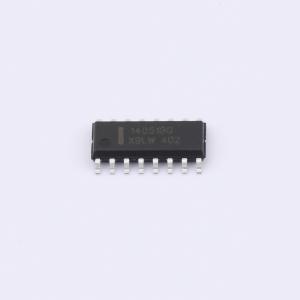

温馨提醒：图片仅供参考，商品以实物为准

MC14051BDR2G(XBLW)

八选一模拟开关电路

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 备注，低压版本3-9V MC14051是一款八选一模拟开关电路，内置3个地址选择端 (A0~A2) ，低有效的使能输入端(E) ，8路独立的输入/输出端(Y0~Y7)及公共输入/输出端(Z)。电路内部有8个双向模拟开关，每个开关的一端连接到独立的输入/输出(Y0~Y7)端，另一端连接到公共的输入/输出(Z)端。当E为低电平时，通过A0~A2选择一个通路的开关处于低阻导通状态。
品牌名称: XBLW(芯伯乐)
商品型号: MC14051BDR2G(XBLW)
商品编号: C22387037
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.36克(g)

商品参数

商品概述

MC14051是一款八选一模拟开关电路，内置3个地址选择端 (A0~A2) ，低有效的使能输入端(E) ，8路独立的输入/输出端(Y0~Y7)及公共输入/输出端(Z)。电路内部有8个双向模拟开关，每个开关的一端连接到独立的输入/输出(Y0~Y7)端，另一端连接到公共的输入/输出(Z)端。当E为低电平时，通过A0~A2选择一个通路的开关处于低阻导通状态。当E为高电平时，A0~A2设置无效，所有开关处于高阻关断状态。如果需要切换开关状态，就必须使用使能输入端(E)。VDD和VSS是连接到数字控制输入端(A0~A2和E)的电源电压。(VDD－VSS)的范围是3~9V 。模拟输入输出(Y0~Y7和Z) 能够在最高VDD ，最低VEE之间变化。VDD-VEE不会超过9V。对于用做数字多路选择开关，VEE和VSS是连在一起的(通常接地)。MC4051主要应用于模拟多路选择开关、数字多路选择开关及信号选通。

应用领域

模拟多路选择开关
数字多路选择开关
信号选通

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	8
	工作电压	3V~9V

	属性	参数值
	导通电阻(Ron)	350Ω
	工作温度	-40℃~+85℃
	传播延迟(tpd)	15ns
