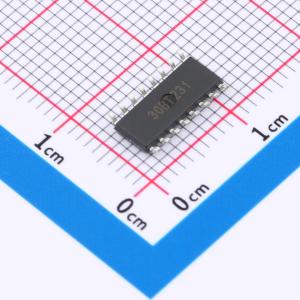

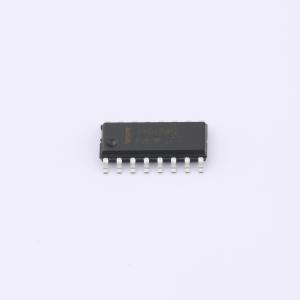

MC14017BDR2G(XBLW)

MC14017是一个5级约翰逊十进制计数器，具有十个无尖峰的解码高电平有效输出（Q0至Q9）、一个来自最高有效触发器的低电平有效进位输出（Q5— - 9）、高电平有效和低电平有效时钟输入（CP0, —CP1）以及一个覆盖性的异步主复位输入（MR）。计数器通过CP0的低电平到高电平跃变且P1为低电平，或CP1的高电平到低电平跃变且CP0为高电平来递增。当级联计数器时，Q5 - 9输出，在计数器处于状态5、6、7、8和9时为低电平，可用于驱动下一个计数器的CP0输入。MR上的高电平将计数器复位为零（Q0 = 高电平；Q1至Q9 = 低电平），与时钟输入（CP0，CP1）无关。内部电路提供自动计数器代码校正：在任何非法代码之后，计数器将在11个时钟脉冲内返回到正确的计数模式。它在推荐的VDD电源范围3V到15V范围内工作，参考VSS（通常为接地）。未使用的输入必须连接到VDD、VSS或另一个输入。
