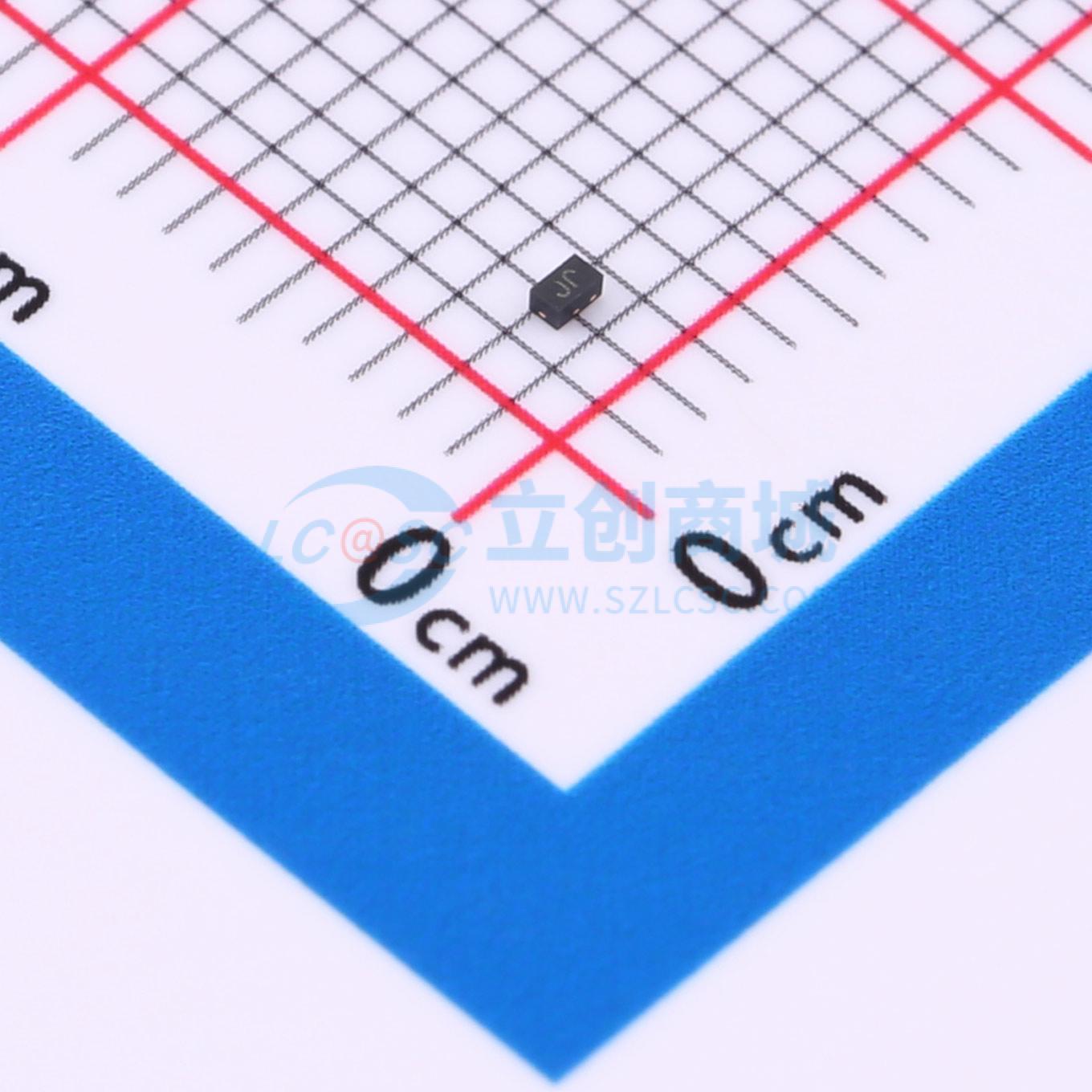

温馨提醒：图片仅供参考，商品以实物为准

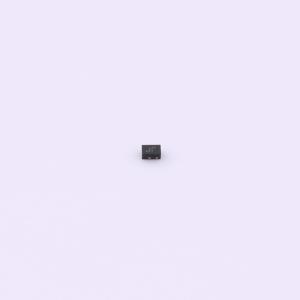

RCLAMP0521P.TCT-ES
0521/0531，单路双向ESD静电防护器件，20kV，CJ：0.25pF；HDMI/USB/NFC/RF超高速接口通讯防护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 0521/0531，5.0V 单路双向ESD静电防护器件，20kV，CJ：0.25pF；HDMI/USB/NFC/RF超高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- RCLAMP0521P.TCT-ES
- 商品编号
- C22379615
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01162克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 22V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 120W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品概述
RCLAMP0521P.TCT-ES旨在保护电压敏感元件免受ESD导致的损坏或闩锁效应。其出色的钳位能力、低漏电流和快速响应时间为暴露于ESD的板级设计提供一流的保护性能。凭借其小尺寸和双向设计，它非常适用于需要音频线路保护的手机、MP3播放器及其他便携式应用。
商品特性
- 符合IEC 61000-4-2第4级ESD防护标准
- ±20kV接触放电
- ±20kV空气放电
- 120W峰值脉冲功率(8/20μs)
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 符合RoHS标准
- 保护一条双向线路
- 结电容：0.25pF典型值
应用领域
- 手机及配件
- 便携式数字助理
- 笔记本电脑与手持设备
- 数码相机
- MP3播放器
