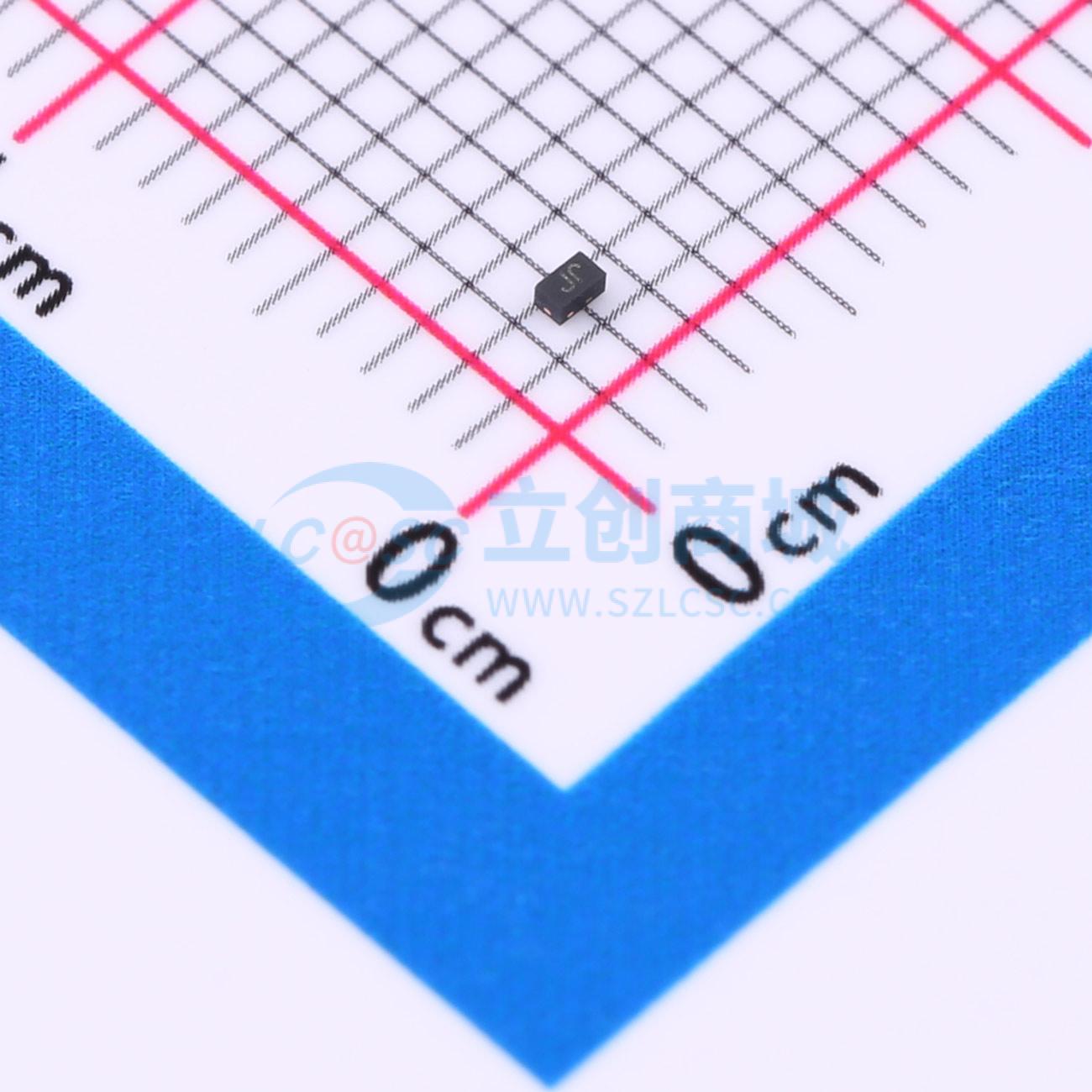

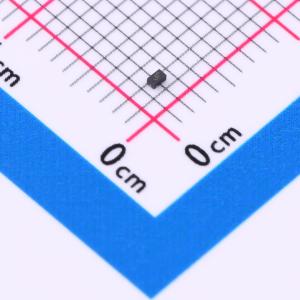

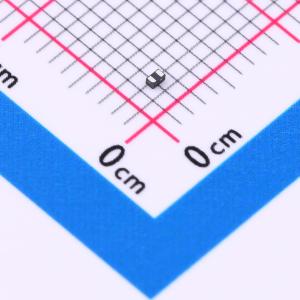

ULC0511CDN-ES
0521/0531，单路双向ESD静电防护器件，20kV，CJ：0.25pF；HDMI/USB/NFC/RF超高速接口通讯防护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 0521/0531，5.0V 单路双向ESD静电防护器件，20kV，CJ：0.25pF；HDMI/USB/NFC/RF超高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ULC0511CDN-ES
- 商品编号
- C22379616
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01162克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 22V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 120W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品概述
该器件旨在保护电压敏感组件免受静电放电导致的损坏或闩锁效应。其卓越的钳位能力、低泄漏电流和快速响应时间为暴露于静电放电的板级设计提供一流的保护。凭借其小巧尺寸和双向设计，它非常适合用于需要音频线路保护的手机、MP3播放器及便携式应用。
商品特性
- 符合 IEC 61000-4-2 第4级静电放电保护标准
- ±20kV 接触放电
- ±20kV 空气放电
- 120W 峰值脉冲功率（8/20μs）
- 低钳位电压
- 工作电压：5V
- 低泄漏电流
- 符合 RoHS 标准
- 保护一条双向线路
- 典型结电容：0.25pF
应用领域
- 手机及配件
- 便携式数字助理
- 笔记本及手持设备
- 数码相机
- MP3播放器
