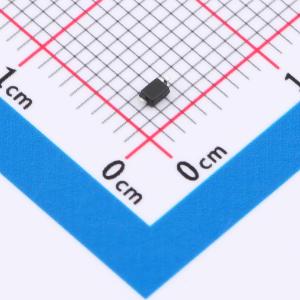

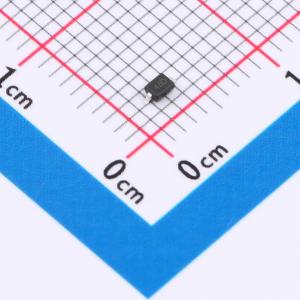

ESD56151W04-2/TR-ES
极性:双向 单路保护 反向关断电压（典型值）：4.5V (Max) 击穿电压（最小值）：4.8V 钳位电压：7V 峰值脉冲电流（8/20us）：11A，电容Cj：160pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4.5V普容超大功率单路双向ESD防护器件，160A，30kV，330pF；3.3V电源防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESD56151W04-2/TR-ES
- 商品编号
- C22379619
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0289克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 4.5V | |
| 钳位电压 | 14.5V | |
| 峰值脉冲电流(Ipp) | 160A@8/20us | |
| 峰值脉冲功率(Ppp) | 2.2kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 4.8V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 330pF |
商品概述
ESD56151W04-2/TR-ES是一款瞬态电压抑制器阵列，旨在保护连接至数据和传输线路的元件免受静电放电、电气快速瞬变和雷击的影响。所有引脚均能承受采用IEC61000-4-2空气放电方法的30kV ESD脉冲。
商品特性
- 符合IEC 61000-4-2 Level 4 ESD保护标准
- ±30kV接触放电
- ±30kV空气放电
- 2500W峰值脉冲功率（8/20us波形）
- 低钳位电压
- 工作电压：4.5V
- 低漏电流
- 符合RoHS标准
- 保护一条双向线路
应用领域
- 便携式电子设备
- 控制与监控系统
- 服务器、笔记本电脑和台式电脑
- CAN总线保护
- 汽车应用
- 手机及配件
