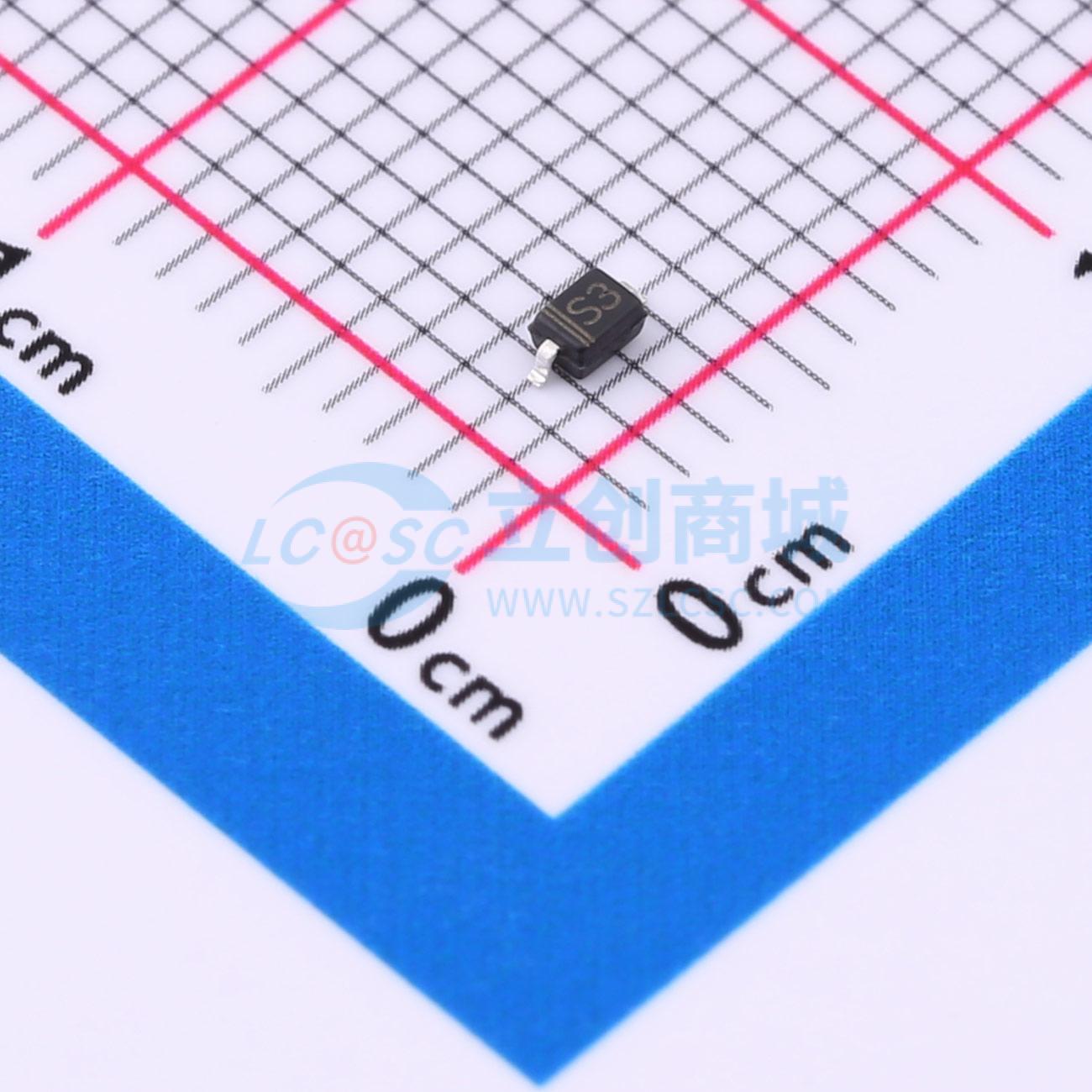

温馨提醒：图片仅供参考，商品以实物为准

PESD3V3U1UA,115-ES

极性:单向单路保护反向关断电压（典型值）：3.3V (Max) 击穿电压（最小值）：4.5V 钳位电压：16V 峰值脉冲电流（8/20us）：20A，电容Cj：0.8pF

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: GBLC单向系列S3印字，3.3V低容单路单向ESD静电防护器件，30kV，CJ：0.8pF；RJ45千兆网口高速通讯防护。
品牌名称: ElecSuper(静芯)
商品型号: PESD3V3U1UA,115-ES
商品编号: C22379595
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.025333克(g)

商品参数

商品概述

PESD3V3U1UA,115-ES系列是超低电容瞬态电压抑制器阵列，旨在保护便携式电子设备和智能手机等应用。该系列提供双向配置，针对8/20us波形额定峰值脉冲功率为350W。在较高工作频率或较快边沿速率下，插入损耗和信号完整性是主要关注点。该系列在微型SOD-323封装中提供了超低电容和低漏电流。

商品特性

符合IEC 61000-4-2标准第4级ESD保护
±10kV接触放电
±15kV空气放电
符合IEC 61000-4-4标准EFT保护
40A (5/50ns)
350W峰值脉冲功率 (8/20us)
符合RoHS标准
单向配置
超低电容：0.8pF (典型值)
低钳位电压
保护一路电源或I/O

应用领域

接口
音频
终端设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	3.3V
	钳位电压	16V
	峰值脉冲电流(Ipp)	20A
	峰值脉冲功率(Ppp)	350W@8/20us
	击穿电压(VBR)	4.5V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.8pF
