温馨提醒：图片仅供参考，商品以实物为准

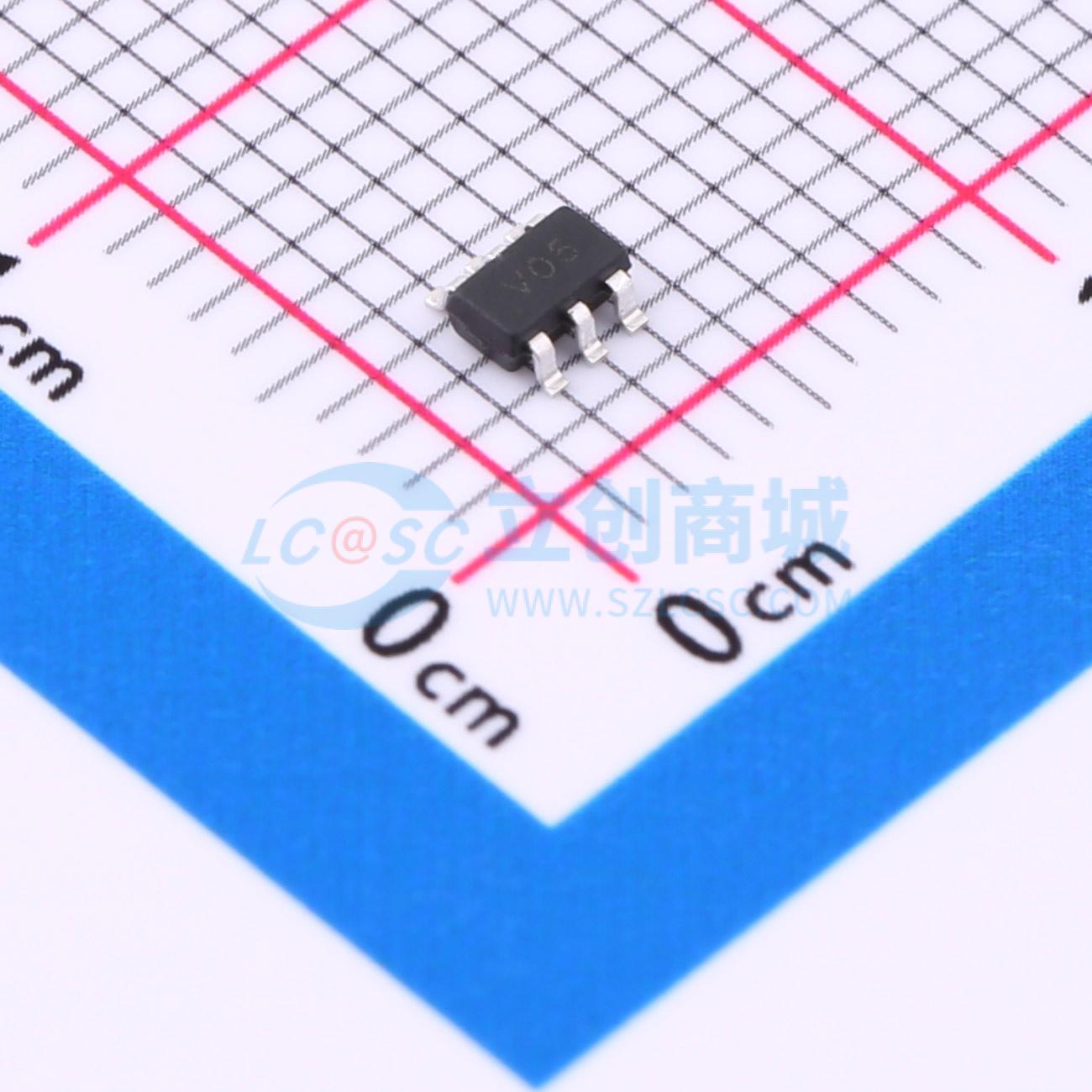

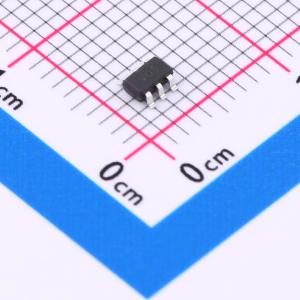

NUP4114HMR6T1G-ES
V05，4路单向+带VBUS防护ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB/RJ45高速接口通讯防护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5.0V 4路单向+带VBUS防护ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB/RJ45高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- NUP4114HMR6T1G-ES
- 商品编号
- C22379598
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.036133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF；0.3pF |
商品概述
NUP4114HMR6T1G-ES 旨在保护电压敏感元件免受静电放电和瞬态电压事件的影响。其出色的钳位能力、低漏电流和快速响应时间，使其成为电路板空间受限设计中理想的静电放电保护器件。
商品特性
- 符合 IEC 61000-4-2 第 4 级静电放电保护标准
- 接触放电：±12kV
- 空气放电：±17kV
- 峰值脉冲功率 60W（8/20μs）
- 低钳位电压
- 工作电压：5V
- 低泄漏电流
- 符合 RoHS 标准
- 保护 4 条单向线路
- 超低电容：典型值 0.6pF
应用领域
- USB2.0
- 10/100/1000 以太网
- 笔记本电脑
- SIM卡端口
- 自动取款机接口
