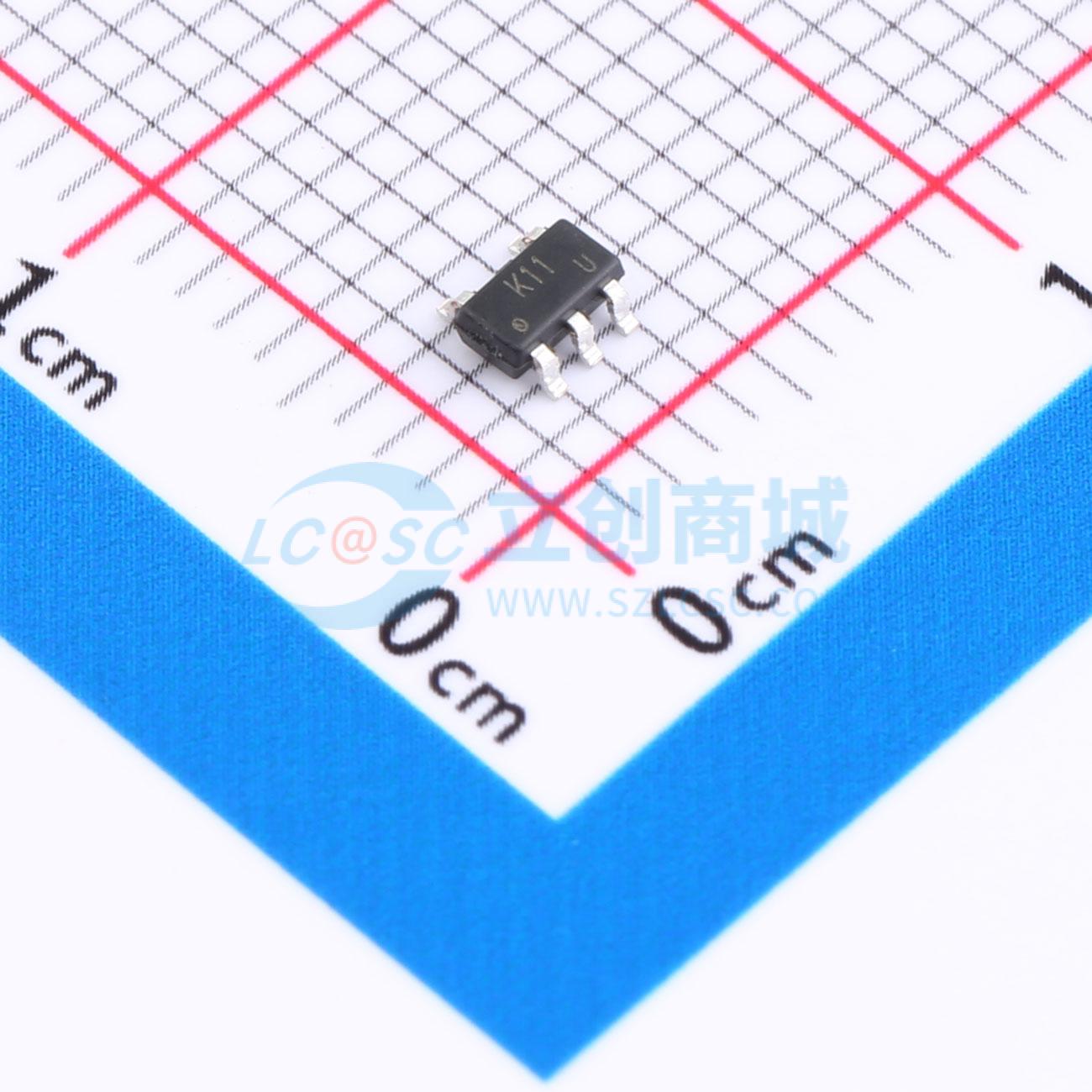

温馨提醒：图片仅供参考，商品以实物为准
TSV611AILT(UMW)
轨到轨输入输出 10 uA, 120 kHz CMOS 运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单通道和双通道运算放大器提供低电压、低功耗运行，以及轨到轨输入和输出。该器件还具有超低输入偏置电流和低输入失调电压。在 5V 电压下仅消耗 10μA 电流时，增益带宽积为 120kHz。这些特性使该系列产品非常适合传感器接口、电池供电和便携式应用以及有源滤波。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TSV611AILT(UMW)
- 商品编号
- C22374960
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0456克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 120kHz | |
| 输入失调电压(Vos) | 800uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 40V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 105nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 71dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 10.5uA | |
| 输出电流 | 58mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 1.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
UMW TSV61x系列单通道和双通道运算放大器提供低电压、低功耗工作模式，以及轨到轨输入和输出。该器件还具有超低输入偏置电流和低输入失调电压。UMW TSV61x在5V电压下仅消耗10μA电流，同时提供120kHz的增益带宽积。这些特性使得TSV61x系列成为传感器接口、电池供电和便携式应用以及有源滤波的理想选择。
商品特性
- 轨到轨输入和输出
- 低功耗：在5V下典型值为10μA
- 低电源电压：1.5V至5.5V
- 增益带宽积：典型值120kHz
- 单位增益稳定
- 低输入失调电压：最大值800μV（A版本）
- 低输入偏置电流：典型值1pA
- 温度范围：-40℃至85℃
应用领域
- 电池供电应用
- 烟雾探测器
- 接近传感器
- 便携式设备
