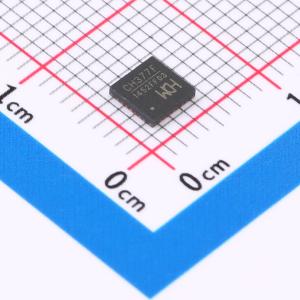

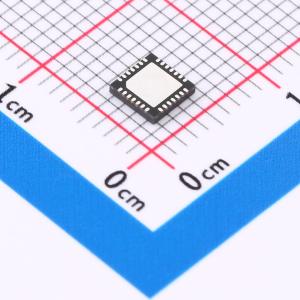

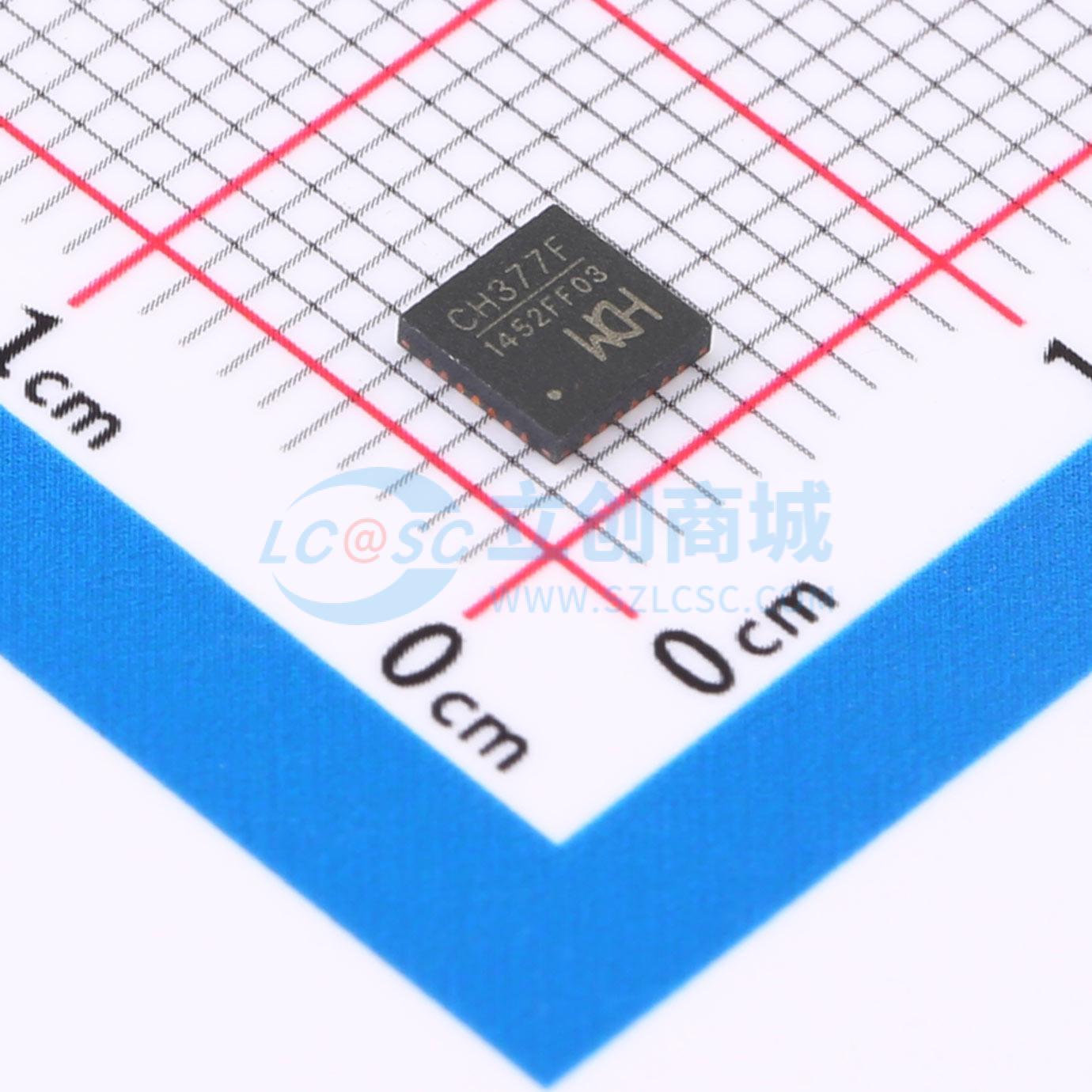

CH377F

高速读卡器芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CH377是一款工业级USB2.0高速读卡器控制芯片，连接SD卡、MMC卡以及SPI接口的FLASH芯片，实现将SD卡、MMC卡和FLASH等存储介质转换成标准的USB大容量存储类设备即U盘。
品牌名称: WCH(南京沁恒)
商品型号: CH377F
商品编号: C22374969
商品封装: QFN-28(4x4)
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

CH377是一款工业级USB2.0高速读卡器控制芯片，用于连接SD卡、MMC卡以及SPI接口的FLASH芯片，将这些存储介质转换为标准的USB大容量存储设备（即U盘）。CH377A型号额外集成了3端口USB2.0高速集线器功能，其上行端口支持USB2.0高速和全速，下行端口支持高速480Mbps、全速12Mbps和低速1.5Mbps。CH377F型号支持串口记录仪模式，可实时接收串口透传数据并以文件形式保存至存储介质。该芯片采用工业级设计，适用于计算机和工控机主板、扩展坞、外设及嵌入式系统等场景。

商品特性

480Mbps高速USB设备接口，外围元器件仅需晶体和电容
支持SD卡、MMC卡以及SPI接口的FLASH芯片
兼容SD卡规范2.0，兼容MMC规范4.5
单一3.3V供电
CH377F支持串口记录仪模式，实时保存串口透传数据
CH377F支持FAT文件系统，支持通过配置文件配置参数
CH377F支持4路GPIO输入输出功能
CH377F串口通讯波特率支持2400bps ~ 3000000bps
CH377A支持3端口USB2.0集线器功能，提供3个USB2.0下行端口，兼容USB1.1规范
CH377A的集线器功能支持高性能的MTT模式，为每个端口提供独立事务翻译器以实现满带宽并发传输
CH377A支持双磁盘功能，SD卡或MMC卡对应磁盘1，SPI接口的FLASH芯片对应磁盘2
CH377A支持4线或8线SDIO模式，CH377F仅支持4线SDIO模式
内置EEPROM，可配置芯片VID、PID、最大电流值、厂商和产品信息字符串等参数
提供QFN28无铅封装，符合RoHS标准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	USB转换芯片
	应用功能	USB转U盘；USB转UART
	USB协议版本	USB 2.0
	通道数	-
	工作电压	3V~3.6V；1.7V~3.6V

	属性	参数值
	数据速率	480Mbps
	工作温度	-40℃~+85℃
	工作电流	48mA
	静态电流	220uA
	功能特性	可编程波特率；上电复位
