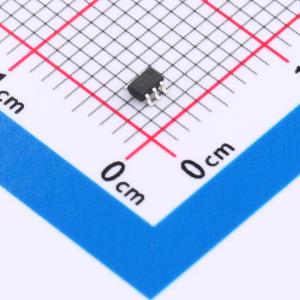

温馨提醒：图片仅供参考，商品以实物为准
TSV6391ICT(UMW)
低功耗（60 uA）、宽带宽（2.4 MHz）CMOS运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TSV6390、TSV6391及其“A”版本均为单运算放大器，可实现低电压、低功耗运行，且具备轨到轨输入和输出功能。TSV6390和TSV6391的输入偏置电流极低，失调电压也很低（A版本最大为500 μV），非常适合需要高精度的应用。这些器件可在1.5至5.5 V的电源电压范围内工作，因此非常适合电池供电设备，有助于延长电池使用寿命
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TSV6391ICT(UMW)
- 商品编号
- C22374963
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.0375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 2.4MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 1.1V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 60nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 60uA | |
| 输出电流 | 72mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
UMW TSV6390、TSV6391及其“A”版本是单路运算放大器，具有低电压、低功耗工作以及轨到轨输入和输出特性。凭借极低的输入偏置电流和低失调电压（A版本最大为500μV），该系列器件非常适合需要高精度的应用。器件可在1.5V至5.5V的电源电压范围内工作，因此是电池供电设备的理想选择，有助于延长电池寿命。
商品特性
- 低失调电压：最大500μV（A版本）
- 低功耗：典型值60μA（5V时）
- 低电源电压：1.5V - 5.5V
- 增益带宽积：典型值2.4 MHz
- 在增益配置（-3或4）下稳定
- 低功耗关断模式：典型值5nA
- 高输出电流：63mA（Vcc = 5V时）
- 低输入偏置电流：典型值1pA
- 轨到轨输入和输出
- 扩展工作温度范围：-40℃ 至 125℃
- 4 kV人体模型
应用领域
- 电池供电应用
- 便携式设备
- 信号调理
- 有源滤波
- 医疗仪器
