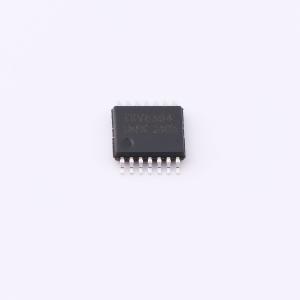

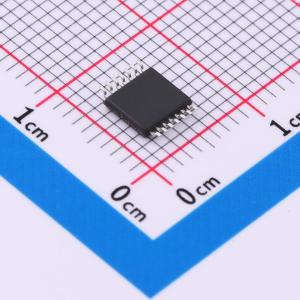

温馨提醒：图片仅供参考，商品以实物为准
TSV6394AIPT(UMW)
低功耗（60 uA）、宽带（2.4 MHz）CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双路和四路运算放大器提供低电压运行和轨到轨输入输出。对于配置了增益的应用，提供出色的速度/功耗比，2.4 MHz增益带宽积，在5V时仅消耗60 μA。器件还具有超低输入偏置电流，并具有关断模式。这些特性使该系列非常适合传感器接口、电池供电和便携式应用以及有源滤波。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TSV6394AIPT(UMW)
- 商品编号
- C22374968
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.1575克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 2.4MHz | |
| 输入失调电压(Vos) | 800uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 1.1V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 60nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 60uA | |
| 输出电流 | 72mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.5V~5.5V |
商品概述
TSV639x 系列双路和四路运算放大器提供低电压操作以及轨到轨输入和输出。 对于配置了增益的应用，TSV639x 系列提供了出色的速度/功耗比，在 5 V 电压下仅消耗 60 μA 电流时，增益带宽积可达 2.4 MHz。这些器件还具有超低输入偏置电流，并具备关断模式（TSV6393、TSV6395）。 这些特性使 TSV639x 系列非常适合用于传感器接口、电池供电和便携式应用以及有源滤波。
商品特性
- 轨到轨输入和输出
- 低功耗：5 V 时典型值为 60 μA
- 低电源电压：1.5 - 5.5 V
- 增益带宽积：典型值为 2.4 MHz，增益等于或大于 -3 或 4 时稳定
- 低功耗关断模式：典型值为 5 nA
- 低失调电压：最大值为 800 μV（A 版本）
- 低输入偏置电流：典型值为 1 pA
- 抗 EMI 运算放大器
- 高 ESD 耐受性：4 kV HBM
- 扩展温度范围：-40 ℃ 至 125 ℃
应用领域
- 电池供电应用
- 便携式设备
- 信号调理
- 有源滤波
- 医疗仪器
