温馨提醒：图片仅供参考，商品以实物为准

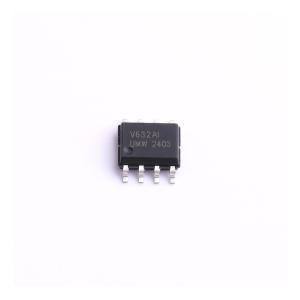

TSV6392AIDT(UMW)
低功耗（60 uA）、宽频带（2.4 MHz）CMOS运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TSV6392AIDT(UMW)
- 商品编号
- C22374965
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.184克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 2.4MHz | |
| 输入失调电压(Vos) | 800uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 1.1V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 60nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 74dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 60uA | |
| 输出电流 | 72mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
UMW TSV639x系列双路和四路运算放大器提供低电压工作以及轨到轨输入和输出。对于配置为增益的应用，UMW TSV639x系列提供了出色的速度/功耗比，在5V电压下仅消耗60 μA电流时，增益带宽积为2.4 MHz。该器件还具有超低输入偏置电流，并具备关断模式（UMW TSV6393、UMW TSV6395）。这些特性使得TSV639x系列成为传感器接口、电池供电和便携式应用以及有源滤波器的理想选择。
商品特性
- 轨到轨输入和输出
- 低功耗：5V时典型值为60 μA
- 低电源电压：1.5 - 5.5V
- 增益带宽积：典型值2.4 MHz，在增益等于或高于-3或4时稳定
- 低功耗关断模式：典型值5 nA
- 低失调电压：最大值800 μV（A版本）
- 低输入偏置电流：典型值1 pA
- 抗电磁干扰运算放大器
- 高ESD耐受性：4 kV HBM
- 扩展温度范围：-40℃ 到 125℃
应用领域
- 电池供电应用
- 便携设备
- 信号调理
