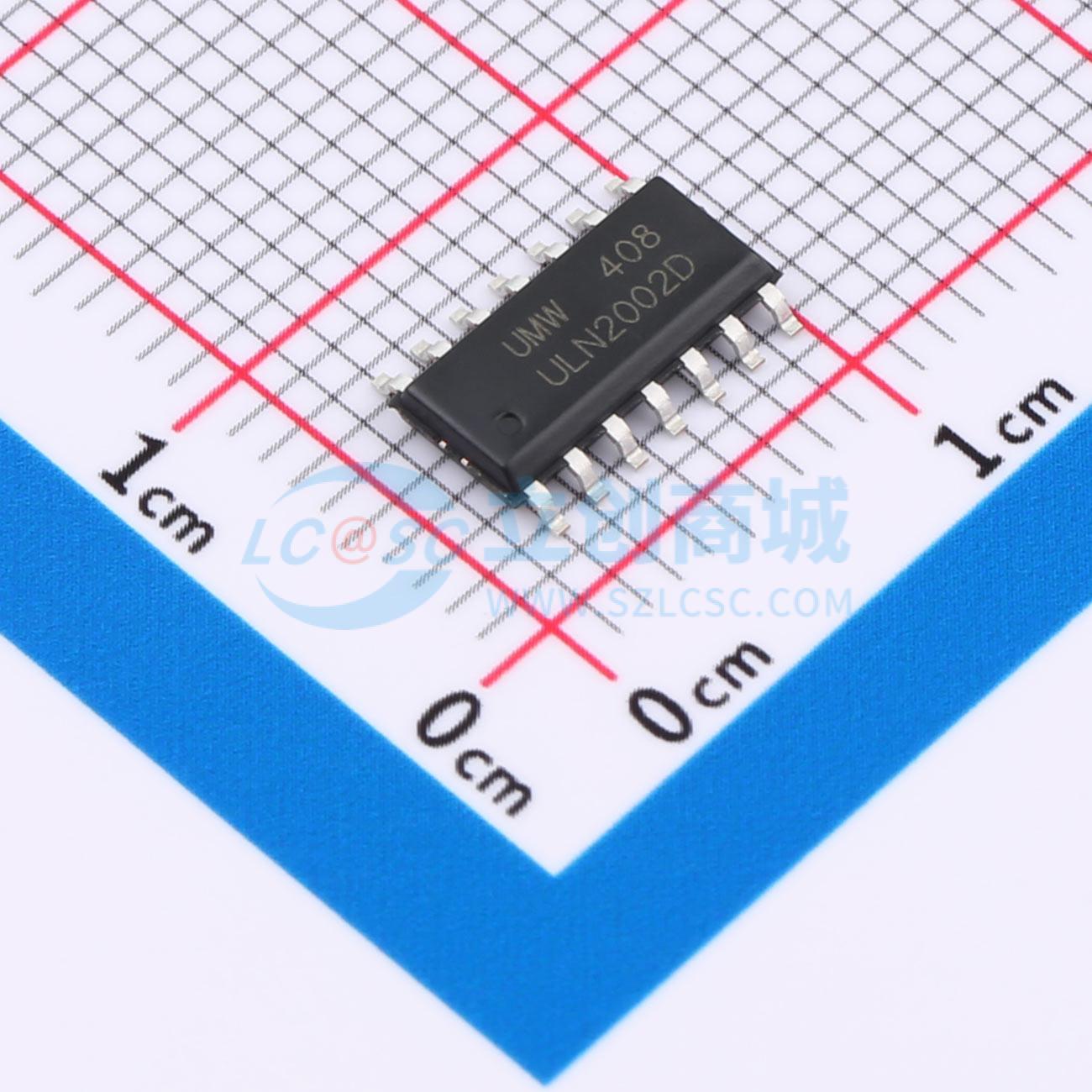

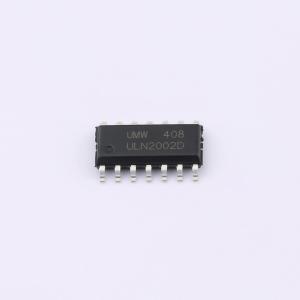

ULN2002D(UMW)
三通道继电器驱动电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ULN2002D 是一款单片集成的高耐压、大电流达林顿阵列集成电路，电路内部有五个独立的达林顿驱动通道。电路内部设计有续流二极管，可用于驱动继电器和步进电机等感性负载。单个达林顿管集电极可输出 500 mA 电流，多个通道可并联以实现更高的电流输出能力
- 品牌名称
- UMW(友台半导体)
- 商品型号
- ULN2002D(UMW)
- 商品编号
- C22374962
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.282克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 五路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 输入电流(on) | 7.03mA | |
| 正向压降(Vf) | 1.56V | |
| 反向电流(Ir) | 50uA |
