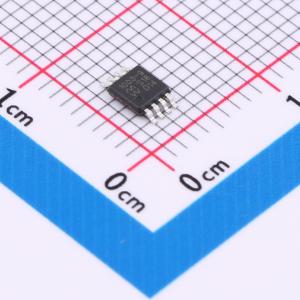

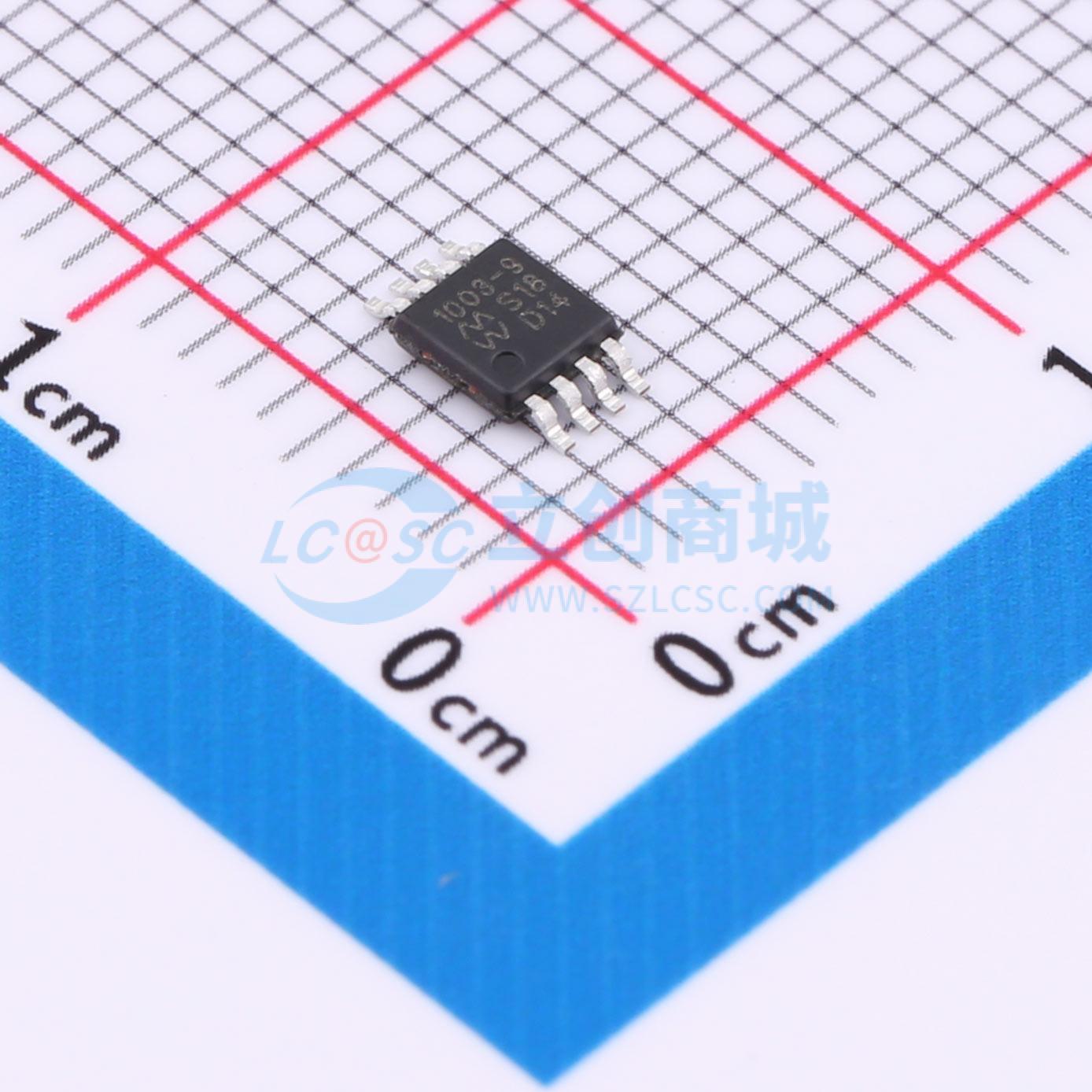

ZJR1003-9AUABR

微功耗、低噪声、低温漂、精密电压基准源输出电压:2.5V 最大温度系数:8ppm/°C 供电电压:2.8至5.5V 供电电流:130µA 温度范围:-40°C至125°C

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ZJR1003 是一系列精密电压基准源，可提供多种输出电压，具有极低的温度系数和低噪声特性。它非常适合用于高精度仪器和测试设备等需要高分辨率（高于 14 位）数据采集的应用。ZJR1003 的性能在 -40 °C 至 +125 °C 的宽温度范围内得到保证
品牌名称: 治精微
商品型号: ZJR1003-9AUABR
商品编号: C22374127
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.084克(g)

商品参数

商品概述

ZJR1003是一系列精密电压基准源，可提供多种输出电压，具有极低的温度系数和低噪声特性。它非常适合用于需要高分辨率（高于14位）数据采集的精密仪器和测试设备等应用。ZJR1003的性能在-40℃至+125℃的宽温度范围内得到保证。由于ZJR1003具有低压差特性，其最低电源电压仅比输出电压高300 mV。同时，其最大电源电压可达15 V，这可以简化系统的电源设计。ZJR1003是一种带隙电压基准源，通过优化设计和微调，其温度系数优于5 ppm/℃，初始精度优于±0.05%。这简化了甚至在大多数应用中可跳过系统初始校准。ZJR1003提供8引脚SOIC和MSOP封装，并且与行业标准产品兼容。

商品特性

低噪声（0.1 Hz至10 Hz）：6.0 μV峰-峰值，2.5 ppm峰-峰值
低温漂系数：最大5 ppm/℃
初始精度：最大±0.05%
静态电流：130 μA
关断电流：3 μA
电源电压：-0.3 V至5.5 V
线性调整率：最大10 ppm/V
负载调整率：最大10 ppm/mA
高输出驱动能力：最小16 mA
封装：SOIC-8/MSOP-8
宽温度范围：-40℃至+125℃
引脚与行业标准产品和ZJR1000引脚兼容

应用领域

工业控制
精密数据采集
光通信
精密仪器
智能电网
医疗设备
便携式设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	300mV~5.5V
	输出电压	2.5V
	输出电流	16mA
	精度	±0.05%

	属性	参数值
	温度系数	8ppm/℃
	电压基准类型	串联
	静态电流(Iq)	130uA
	噪声(0.1Hz-10Hz)	6uVp-p
	工作温度	-40℃~+125℃
