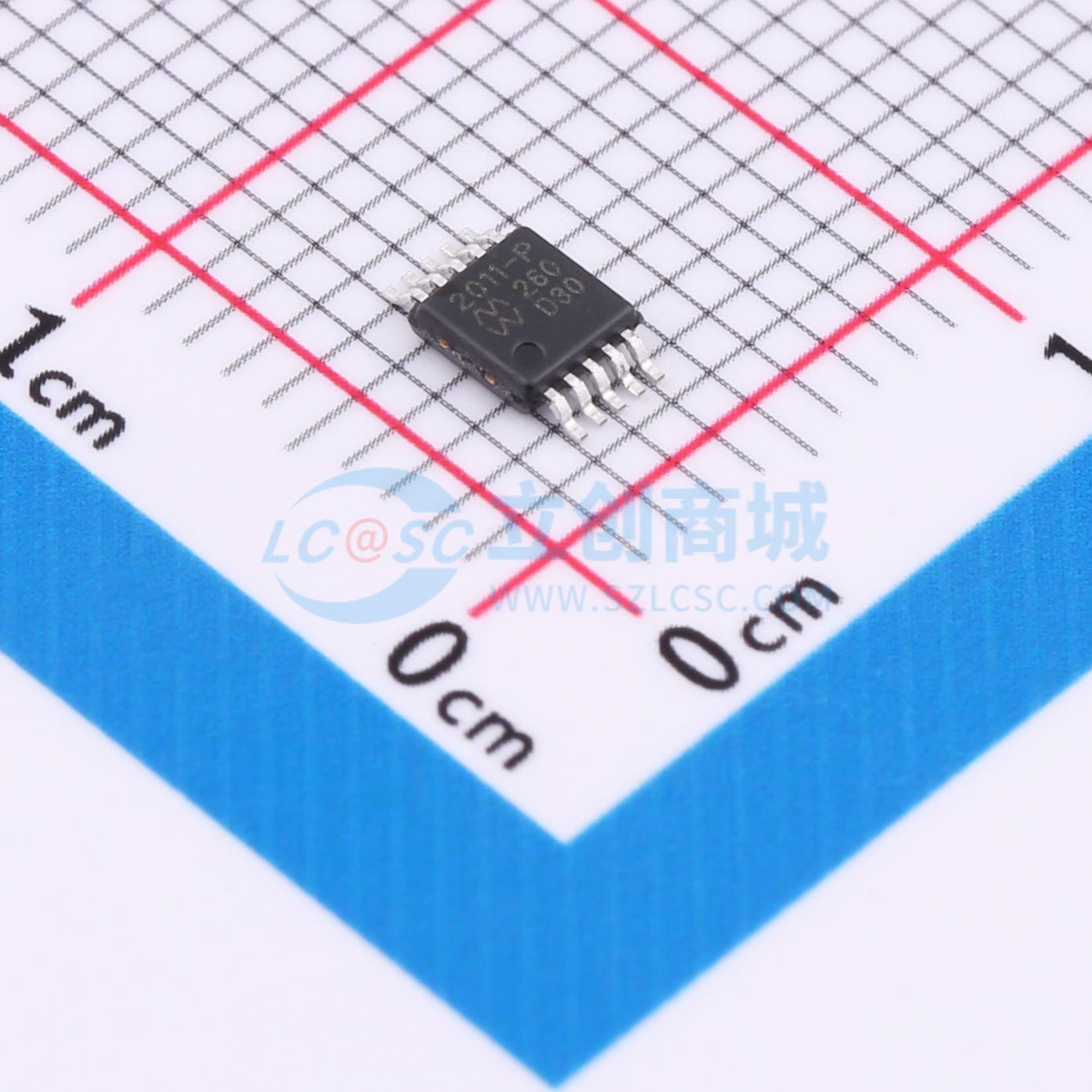

温馨提醒：图片仅供参考，商品以实物为准

ZJC2011AUBER

高精度、低功耗16位全差分 250 kSPS SAR ADC INL:±0.5LSB典型值 DNL :-0.5至0.5LSB 信纳比(SINAD):95.3dB 谐波失真(THD):-113dB 供电电压:2.7至5.5V 温度范围:-40°C至85°C

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ZJC2011是一款低噪声、低功耗、真16位真差分输入逐次逼近型模数转换器(SARADC)，具备250kSPS吞吐率，封装小，易使用，可降低系统的功耗和复杂性，实现高密度设计。
品牌名称: 治精微
商品型号: ZJC2011AUBER
商品编号: C22374138
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.084克(g)

商品参数

商品概述

ZJC2011是一款低噪声、低功耗、真16位真差分输入逐次逼近型模数转换器(SAR ADC)，具备250 kSPS吞吐率，封装小，易使用，可降低系统的功耗和复杂性，实现高密度设计。 ZJC2011需要5 V电源供电，对IN+与IN−之间的模拟输入电压进行采样，范围从 - VREF至 + VREF (VREF范围为0.5 V至VDD)。ZJC2011基准电压由外部提供，独立于电源电压。利用独立VIO引脚ZJC2011可与1.8 V、2.5 V、3.3 V和5 V逻辑兼容。此器件提供一个SPI兼容串口，也支持菊链操作以实现多个器件串行级联。 ZJC2011分10引脚MSOP和DFN封装，工作温度范围为 - 40 °C至 + 85 °C。它与业界经典产品管脚兼容。

商品特性

真差分16位，无失码吞吐率：250 kSPS
INL：±0.5 LSB典型值
DNL：±0.5 LSB典型值
动态范围：96 dB
信纳比(SINAD)：95 dB典型值在1 kHz
谐波失真(THD)： - 111 dB典型值在1 kHz
差分输入范围：±VREF
触发后无延迟响应
5 V单电源供电
逻辑电平支持：1.8 V / 2.5 V / 3 V / 5 V
封装：MSOP - 10 / DFN - 10
静态电流：2 nA典型值；50 nA最大值
工业温度范围： - 40 °C至 + 85 °C

应用领域

精密数据采集
自动化测试
精密仪器
医疗仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	250kHz
	通道数	1
	工作电压	4.5V~5.5V
	接口类型	SPI
	差分输入	是

	属性	参数值
	积分非线性	0.5LSB
	工作温度	-40℃~+85℃
	信噪比	95.5dB
	时钟/振荡器	内置
	基准电压源	外置
	ADC架构	SAR
	静态电流	2nA
