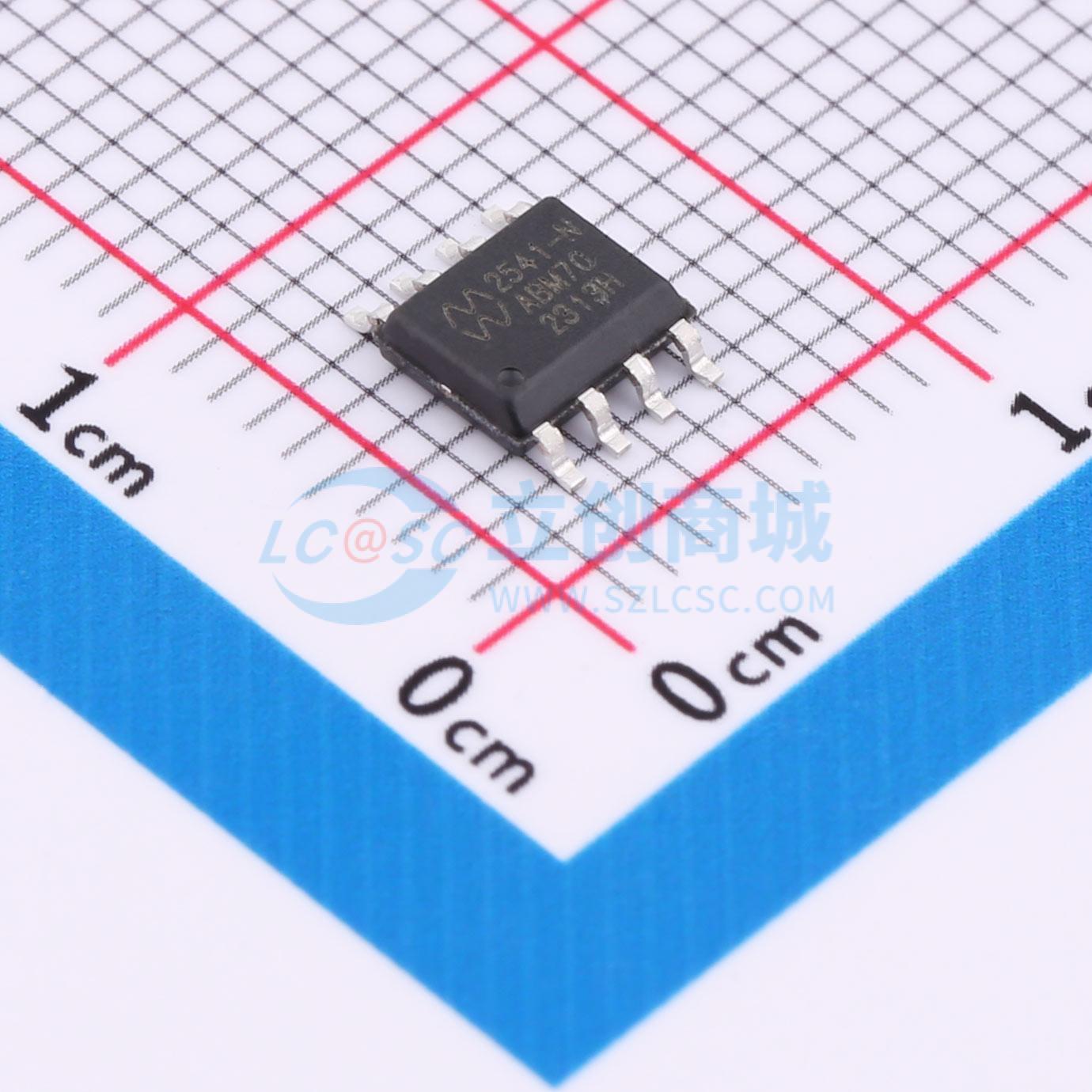

温馨提醒：图片仅供参考，商品以实物为准

ZJC2541-14BSABR

14位 2.7 V至5.5 V供电、串行输入、电压输出精密DAC 增益误差:±1LSB 零码误差:±0.05LSB INL:±0.2LSB DNL :-0.1至0.1LSB 建立时间:1µs 毛刺:1nV`S 供电电压:2.7至5.5V 温度范围:-40°C至125°C

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是单通道、串行数据输入、电压输出的18/16/14位分辨率精密数模转换器（DAC）。电源电压为2.7V至5.5V，输出范围为0V至VREF，保证单调性，并能在-40°C至 + 125°C的温度范围内保证DNL/INL精度。输出无缓冲，建立时间在1μs以内，具有低功耗和低失调误差的特点。低噪声性能和低毛刺使其适用于各种终端系统。采用多功能三线接口，兼容SPI、GSPI、MCU和DSP接口标准。上电默认输出电压：ZJC2541-18/16/14为0V；ZJC2543-18/16/14为VREF /2，其他功能和性能指标完全相同。
品牌名称: 治精微
商品型号: ZJC2541-14BSABR
商品编号: C22374141
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.130208克(g)

商品参数

商品概述

ZJC2541/3-18/16/14（以下简称 ZJC2541/3）是一款单通道、串行数据输入、电压输出的 18/16/14 位分辨率精密数模转换器（DAC）。其电源电压为 2.7 V 至 5.5 V，输出范围为 0 V 至 VREF，保证单调性，并能在 -40 ℃ 至 +125 ℃ 的温度范围内保证 DNL/INL 精度。 ZJC2541/3 的输出无缓冲。建立时间在 1 µs 以内，具有低功耗和低失调误差的特点。低噪声性能和低尖峰干扰使其适用于各种终端系统。 ZJC2541/3 采用多功能三线接口，兼容 SPI、QSPI、MCU 和 DSP 接口标准。 ZJC2541-18/16/14 的默认输出电压为 0 V；ZJC2543-18/16/14 的默认输出电压为 VREF/2。其他功能和性能指标完全相同。

商品特性

18/16/14 位分辨率
2.7 V 至 5.5 V 单电源供电
1 µs 建立时间
上电输出：ZJC2541-18/16/14：0 V；ZJC2543-18/16/14：VREF /2
低尖峰干扰：1nV-s
低噪声谱密度：11nV/√Hz
低增益温度漂移：0.05 ppm/℃
低功耗：120 µA 电源电流
封装：SOIC-8 /MSOP-10/DFN-10
工作温度范围：-40 ℃ 至 +125 ℃

应用领域

精密控制设备
自动化测试精密仪器
医疗仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	14位
	通道数	1
	接口类型	QSPI；SPI
	工作电压	2.7V~5.5V
	稳定时间	1us
	输出类型	电压-非缓冲

	属性	参数值
	积分非线性	0.2LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	外置
	基准电压源温漂	50ppb/℃
	静态电流	120uA
