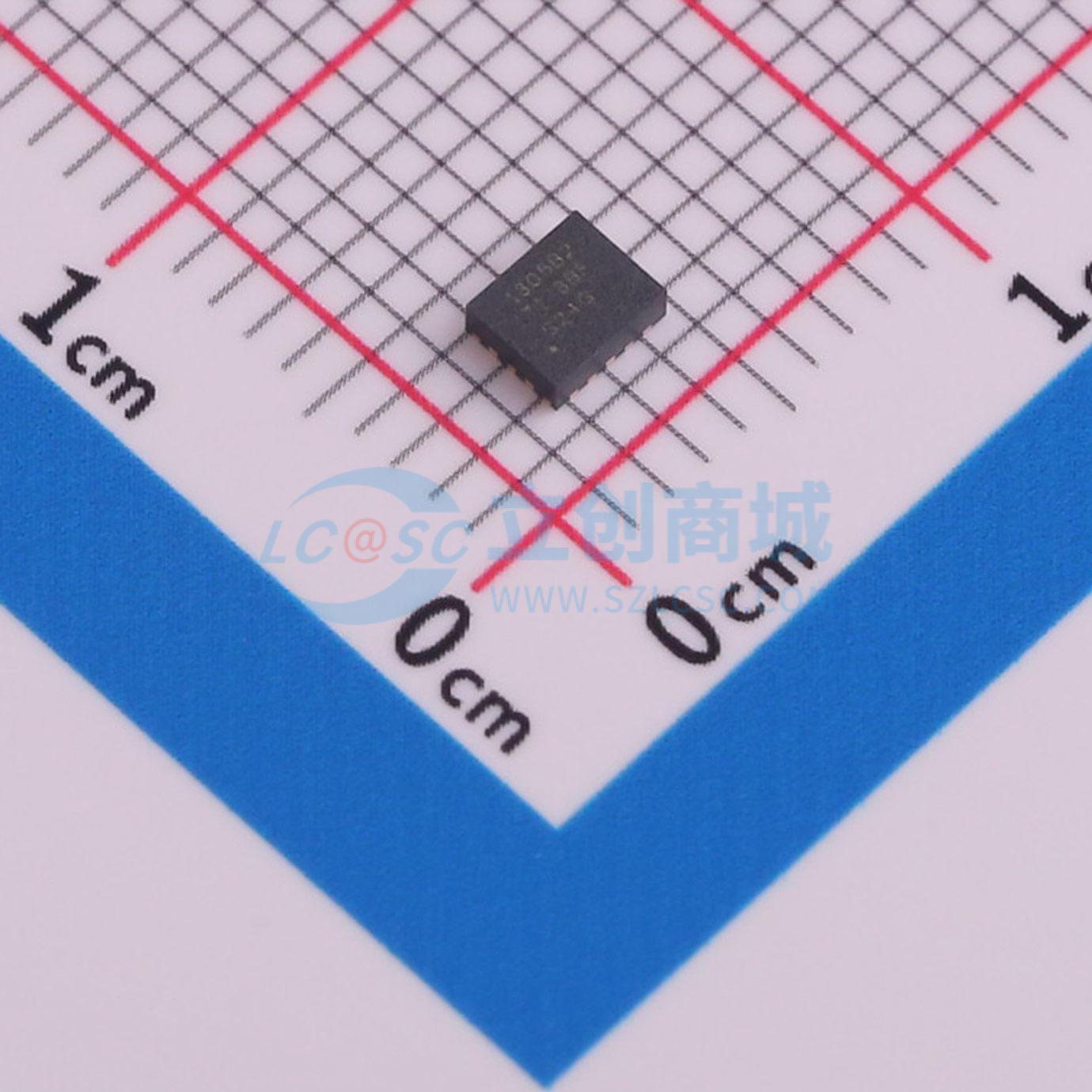

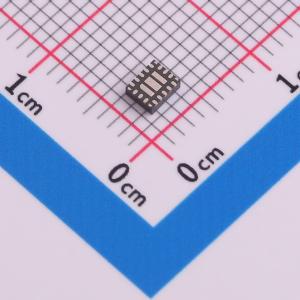

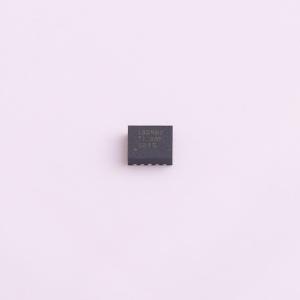

TRF1305B2RYPR

TRF1305B2 是一款超高性能闭环双通道射频放大器，工作带宽从真直流到 6.5GHz 以上。该器件具有出色的性能，可通过直流或交流耦合接口驱动高速、高性能 ADC，例如 ADC12DJ5200RF 和 ADC32RF5x。该放大器针对射频、零中频和复杂中频以及高速时域应用进行了优化。该器件在预设增益配置下针对性能进行了优化。如果需要低于预设的增益，请使用外部电阻。

TRF1305B2 具有一个 VOCM 引脚，允许设置不同的输出共模电压和输入共模电压（例如，用于电平转换或大多数具有不同直流共模电压的 IQ 降压转换器 ADC 接口应用）。该器件采用双轨浮动电源供电（可选择双电源或单电源配置），并且具有 MODE 引脚，可将输入共模范围扩展至更接近电源。该器件具有较高的通道间隔离特性，因此可用于复杂的 IQ 发送或接收信号链，而不会丧失信号完整性。

TRF1305B2 具有单独关断每个通道的功能。该器件采用专有的先进 BiCMOS 工艺制造，并采用节省空间的 2.5mm×3.0mm、16 引脚 WQFN-FCRLF 封装。

• 三种性能经优化的功率增益型号：5dB (TRF1305A2)、10dB (TRF1305B2)、15dB (TRF1305C2)
• 可以通过外部电阻来降低预设增益
• 高大信号带宽：TRF1305B2：7GHz (3dB)、6.5GHz (1dB)
• OP1dB（差分 100Ω 负载）：16dBm (2GHz)、12.5dBm (4GHz)
• OIP3：34dBm (2GHz)、24dBm (4GHz)
• 噪声系数：10.2dB (2GHz)、12dB (4GHz)
• 压摆率：25 kV/μs
• 大输入 (±1V) 和输出 (±0.5V) 共模电压范围
• 灵活的配置和模式：单端输入、差分输出 (S2D)；差分输入、差分输出 (D2D)；单端输出（性能受限）；交流或直流耦合输入/输出；可调输出共模电压；输入共模范围扩展模式
• 支持 5V 的灵活单电源或双电源
• 有功功率损耗：每通道 500mW
• 每通道断电

• 射频采样或 GSPS ADC 驱动器
• 测试和测量
• 无线通信测试
• 高速数据采集
• 示波器 (DSO)
• 高速数字转换器
• 频谱分析仪
• 矢量信号收发器 (VST)
• 共模电平转换
• 射频有源平衡 - 非平衡变压器
• I/Q 混频器接口
