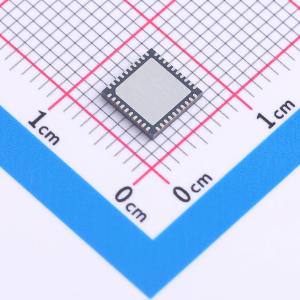

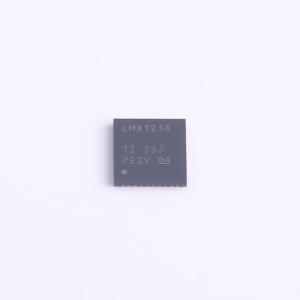

温馨提醒：图片仅供参考，商品以实物为准
LMX1214RHAT
低噪声、高频缓冲器和分频器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMX1214 具有高输出频率、超低本底噪声和极低偏斜时钟分配。该器件有四个高频输出时钟和一个低频辅助时钟输出。对于高频时钟，该器件既支持缓冲器模式，也支持分频模式。该器件可将多通道、低偏斜、超低噪声本机振荡器信号分配给多个混频器。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMX1214RHAT
- 商品编号
- C22374165
- 商品封装
- VQFN-40(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.265克(g)
商品参数
参数完善中
商品概述
LMX1214 具有高输出频率、超低本底噪声和极低偏斜时钟分配。该器件有四个高频输出时钟和一个低频辅助时钟输出。对于高频时钟，该器件既支持缓冲器模式，也支持分频模式。该器件可将多通道、低偏斜、超低噪声本机振荡器信号分配给多个混频器。
商品特性
- 适用于 300MHz 至 16GHz 频率的时钟缓冲器
- 支持高达 6.4GHz 的分频器输出频率
- 超低噪声，6GHz 输出的本底噪声为 -161dBc/Hz
- 6GHz 输出时具有 36fs 附加抖动（100Hz 至 fCLK）
- 5fs 附加抖动 (100Hz - 100MHz)
- 4 个高频时钟输出带有共享分频器，按 1（旁路）、2、3、4、5、6、7 和 8 进行分频
- 1ps 典型输出到输出偏斜
- 支持输出使能和分频器 /2、/3 和 /4 值设置的引脚模式选项
- AUXCLK 输出，基于单独的分频组
- 1、2、4 预分频器，1（旁路）、2、…、1023 后分频器
- 8 个可编程输出功率级别
- 所有分频器都具有 SYNC 特性
- 2.5V 工作电压
- -40ºC 至 +85ºC 工作温度
应用领域
- 测试和测量：示波器、无线设备测试仪、宽带数字转换器
- 通用：数据转换器时钟、时钟缓冲器分配/分频
