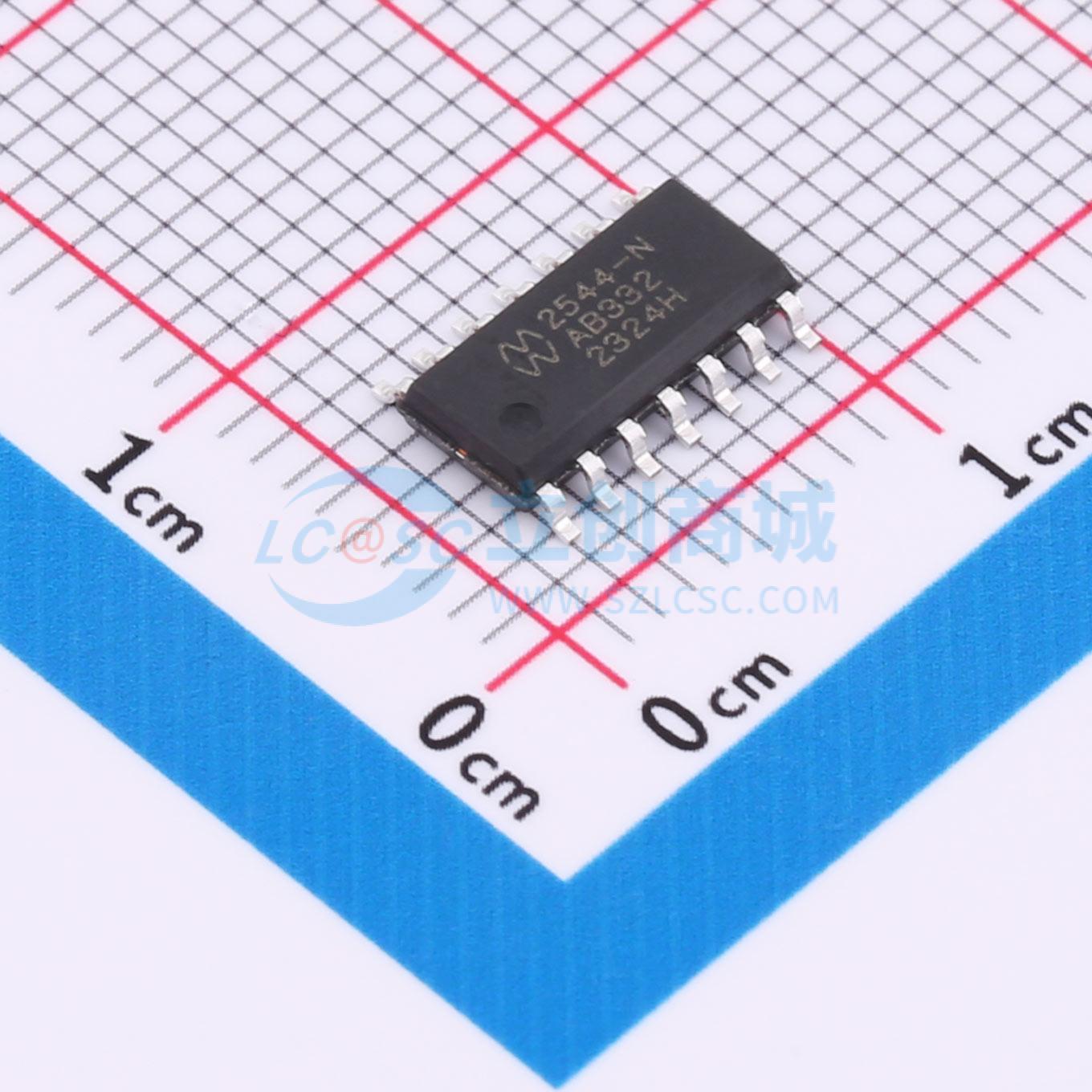

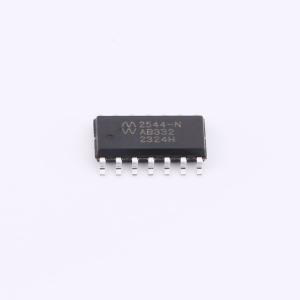

ZJC2544-14BSDBR

14位 2.7 V至5.5 V供电、串行输入、电压输出精密DAC 增益误差:±0.1LSB 零码误差:±0.05LSB INL:±0.2LSB DNL :±0.1LSB 建立时间:1µs 毛刺:1nV`S 供电电压:2.7至5.5V 温度范围:-40°C至125°C

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ZJC2542/4-18/16/14是单路、串行数据输入、电压输出的18/16/14位分辨率精密数模转换器（DAC）。其电源电压为2.7 V至5.5 V，输出范围为0 V至VREF，保证单调性，并能在-40 °C至 + 125 °C的温度范围内保证DNL/INL精度。
品牌名称: 治精微
商品型号: ZJC2544-14BSDBR
商品编号: C22374142
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

ZJC2542/4-18/16/14（以下简称ZJC2542/4）是一款单通道、串行数据输入、电压输出的18/16/14位分辨率精密数模转换器（DAC）。其供电电压为2.7 V至5.5 V，输出范围为0 V至VREF，保证单调性，并且可以在-40℃至+125℃的温度范围内保证DNL/INL精度。ZJC2542/4可以与精密放大器配合在双极性模式下工作，以产生±VREF的输出摆幅。它还包括用于参考和模拟接地引脚的开尔文检测连接。ZJC2542/4的输出无缓冲。建立时间在1 μs以内，具有低功耗和低失调误差的特点。低噪声性能和低毛刺使其适用于各种终端系统。ZJC2542/4采用多功能三线接口，兼容SPI、QSPI、MCU和DSP接口标准。ZJC2542的默认输出电压为0 V；而ZJC2544为VREF/2。其他功能和性能指标完全相同。

商品特性

18/16/14位分辨率
2.7 V至5.5 V单电源供电
1 μs建立时间
上电输出：ZJC2542-18/16/14为0 V；ZJC2544-18/16/14为VREF/2
低毛刺：1 nV-s
低噪声谱密度：11 nV/√Hz
低增益温度漂移：0.05 ppm/℃
低功耗：120 μA供电电流
封装：SOIC-14/TSSOP-16/QFN-16
工作温度范围：-40℃至+125℃

应用领域

精密控制设备
自动测试
精密仪器
医疗仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率(位)	14位
	通道数	1
	接口类型	SPI
	工作电压	2.7V~5.5V
	建立时间	1us

	属性	参数值
	输出类型	电压-非缓冲
	积分非线性	0.5LSB
	工作温度	-40℃~+125℃
	更新速率	-
	静态电流	120uA
